產品概述

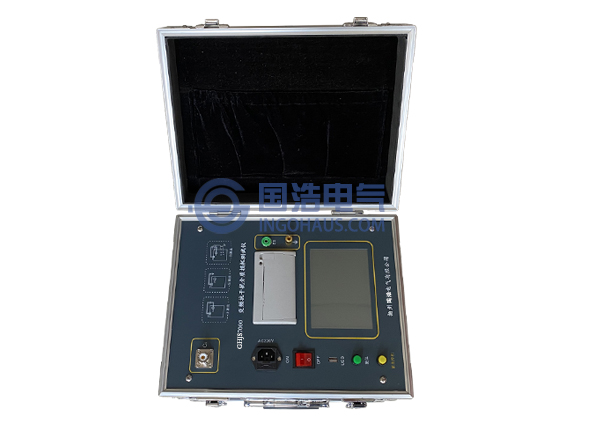

GHJS7000異頻全自動介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0Hz、47.5Hz*.5Hz、45Hz-Hz、60Hz、57.5Hz2.5Hz、55Hz5Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。
性能特點
1. 儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
2. 儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
3. 儀器數據可以通過U盤導出，可在任意一臺PC機上通過專用軟件進行查看和管理數據。
4. 儀器使用內高壓、內標準的方式測試，正接法、反接法、自激法。
5. CVT測試一步到位，儀器可測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量。
6. 儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
7. 儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
8. 儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
9. 儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器設置接地檢測功能，確保不接地設備不允許升壓。
技術參數
| 1 | 使用條件 | -15℃∽40℃ | RH＜80% |
| 2 | 抗干擾原理 | 變頻法 | |
| 3 | 電 源 | AC 220V±10% | 允許發電機 |
| 4 | 高壓輸出 | 0.5KV∽10KV | 每隔0.1kV |
| 精 度 | 2% | ||
| 最大電流 | 200mA | ||
| 容 量 | 2000VA | ||
| 5 | 自激電源 | AC 0V∽50V/15A |
50HZ、60HZ單頻
45HZ/55HZ 47.5HZ/52.5HZ
55HZ/65HZ 57.5HZ/62.5HZ
自動雙變頻 |
| 6 | 分 辨 率 | tgδ: 0.001% | Cx: 0.001pF |
| 7 | 精 度 | △tgδ:±(讀數*1.0%+0.040%) | |
| △C x :±(讀數*1.0%+1.00PF) | |||
| 8 | 測量范圍 | tgδ | 無限制 |
| Cx | 15pF ＜ Cx ＜ 300nF | ||
| 10KV | Cx ＜ 40 nF | ||
| 5KV | Cx ＜ 150 nF | ||
| 1KV | Cx ＜ 300 nF | ||
| CVT測試 | Cx ＜ 300 nF | ||
| 9 | 外型尺寸（主機）(mm) | 350（L）×270（W）×270（H） | |
| 外型尺寸（附件箱） (mm) | 350（L）×270（W）×160（H） | ||
| 10 | 存儲器大小 | 200 組 支持U盤數據存儲 | |
| 11 | 重量（主機） | 22.75Kg | |
| 重量（附件箱） | 5.25Kg | ||
注意事項
1. 本儀器只能在停電設備上使用，其它設備可不斷電；
2. 儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；
3. 儀器必須可靠接地;
4. 使用本儀器檢測設備前，應先對設備進行絕緣檢測；
5. 確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；
6. 儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；
7. 輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；最大輸入電壓為AC264V，超過此值會造成永久性損壞，對此廠家不予保修；
8. 打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；
9. 儀器應注意防潮，防劇烈震動；
10. 發電機供電時應將輸出零線接地，否則會提示接地有誤。
標準配置
| 儀器主機 | 一臺 |
| 附件箱 | 一個 |
| 紅色高壓測試線 | 一根 |
| 黑色低壓測試線 | 一根 |
| CVT自激電源線 | 一根 |
| AC220V電源線 | 一根 |
| 接地線 | 一根 |
| 使用說明書 | 一份 |
| 打印紙 | 二卷 |
| 保險管 | 二個 |
| 合格證/保修卡 | 一張 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
