產品概述
GHDC300直流系統綜合特性測試儀采用的軟開關技術、高速采樣技術，結構緊湊體積小，滿足了DL/T 724-2000和GB/T19826-2005標準要求中對充電裝置的穩壓、穩流、紋波系數、蓄電池容量等技術指標及現場運行的監測要求，該儀器可以實現對不同容量充電機及蓄電池組容量的檢測，并能全自動實時在線快速準確測試變電站直流電源系統的穩壓精度、穩流精度、紋波系數、效率特性、電池放電容量等，本儀器配套數據分析軟件，可對直流系統的多項檢測結果和曲線顯示生成報表，還可以完全代替智能放電儀，對蓄電池組進行核對性放電試驗，并進行綜合計算分析，判別。
GHDC300直流系統綜合特性測試儀是一套適合于電力系統變電所（站）使用的移動式直流電源微機檢測儀器，可以實現對充電機及蓄電池組容量的檢測，全自動實時在線測試變電站狀況。采用微處理器為主機，配備液晶顯示器等設備，通過現場的長期實際運行表明：該儀器具有功能完善、抗干擾性強、可靠性高、透明度好、結構簡單、攜帶方便等特點。

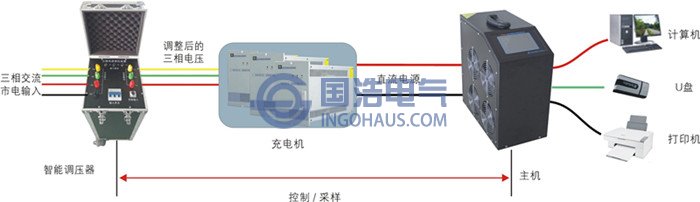

GHDC300直流系統綜合特性測試儀應用
功能特點
2. 主機系統采用新型高速工業PC機做處理器及大規模集成電路(CPLD)，可靠性高，性能優良。
3. 自帶大屏幕圖形LCD、5.6寸彩屏，全漢化圖形界面，操作簡單，使用方便。
4. 采用三相自動數控調壓器，輸出精度高、功率大，電壓穩定度高。
5. 完善的上位機功能，具有數據分析，參數保存，對比確定故障功能，隨時測試、保存、編輯、打印等，并可對歷史數據進行保存和分析。
6. 模塊化結構，用戶可以根據需要對負載任意組合。
7. 大容量存儲功能，可存儲50組的穩壓精度測試、紋波系數測試、穩流精度測試、效率特性測試、限流特性測試等的相關數據。
8. 具有自動保護功能，在測試過程中，檢測到整組或單體電池有異常時，系統自動終止測試。
9. 蓄電池放電功能，數字化控制恒流放電，防止對電池造成過放電，完全避免對設備造成沖擊，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量，同時可在PC機上實時顯示曲線和柱狀圖。
10. 設備內置20M高速采樣卡。
技術參數
2. 功率消耗：整機不大于50W
3. 環境溫度： -20℃--+55℃
4. 三相調壓裝置額定功率：15KVA ，額定電流：25A
5. 額定放電電流：50A（電流可定做）
6. 電壓測量精度：≤0.2%
7. 電流測量精度：≤0.5%
8. 外形尺寸及重量：
測試儀尺寸：500×360×420（mm）；重量：15kg

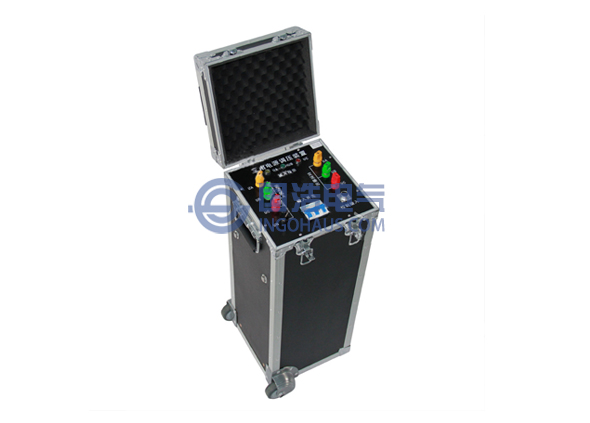

三相調壓裝置尺寸：260×350×600（mm）；重量：18kg
9. 適用電壓等級：110V和220V
10. 數據記錄：內存大于256M
11. 接口方式：USB和RS232同時自帶
12. 工作時間：連續不間斷
注意事項
1. 請勿將本儀器置于不平穩的平臺或桌面上以防止儀器跌落受損。2. 儀器后面的風扇為通風散熱而設，為保證儀器工作的可靠性，請勿堵塞。
3. 裝置的工作電源為交流220V，請勿圖方便直接從三相接線端接一相供電。面板上紅黑接線柱為直流220V，請勿將二者混淆。
4. 不要讓任何異物掉入機箱內，以免發生短路。
5. 作為安全措施，該儀器有單相三線插頭，試驗之前請將電源線中的接地線可靠接地。
