產品概述

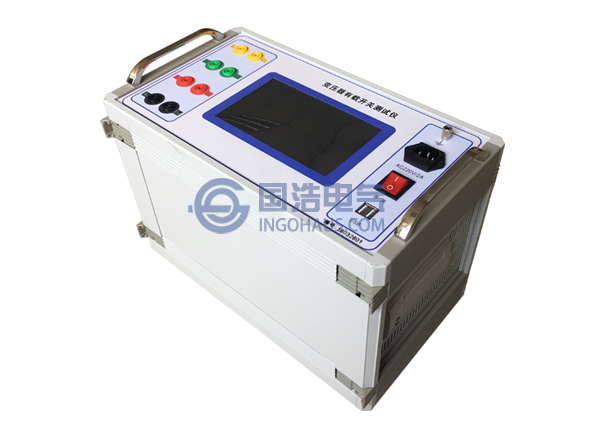

GHBY8820變壓器有載開關測試儀是根據中華人民共和國電力行業(yè)標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規(guī)程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求。可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。
性能特點
1. 測試Y0，Y，△型變壓器，阻值不用換算直接顯示；
2. 數據分析人性化，可以自動的找出波形中間的故障，并做記號；
3. 波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；
4. △型變壓器可以顯示三相同期性;
5. 可以帶繞組或不帶繞組進行測試；
6. 四端接線方式，提供高精度電阻測量,且無需導線補償；
7. 在測試中間可以連續(xù)測試，節(jié)省變壓器停電的時間；
8. 儀器可以生存word報告，方便數據的管理和查詢；
9. 儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；
10. 有載分接開關測試儀內部可以自動保存1000組數據，也可以外接U盤保存。
技術參數
1. 三相恒流源充電，充電電流：3A/1A檔； 0.6A/0.2A檔
2. 端口最大電壓：24V
3. 過渡電阻最大量程：100Ω
4. 過渡電阻測量范圍：1A檔：0.4Ω～20Ω 0.2A檔：10Ω～100Ω
5. 波形記錄時間長度：300ms
6. 采樣速率：30k
7. 時間分辨率：0.1ms
8. 電阻分辨率：0.1Ω
9. 準確度：過渡電阻：±5%讀數±0.1Ω 過渡時間：±0.5%讀數±0.2mS
10. 使用溫度：-10～40℃ 使用相對濕度：<85%RH
注意事項
1. 儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；
2. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；
3. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；
4. 使用前，儀器的接地端子必須接好地線；
5. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
6. 測試過程中，不允許拆除測試線；
7. 測試結束后，先關閉儀器再拆除所有接線。
標準配置
| 變壓器有載開關測試儀主機 | 一臺 |
| 測試線（長） | 一套 |
| 短接線（短） | 一套 |
| 電源線 | 一根 |
| 鼠標 | 一個 |
| U盤（裝有上位機程序） | 一只 |
