產品概述
GHWD80C變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2016采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。（頻響法三相自動測試）
性能特點
1. 采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。2. 測量速度快，對單個繞組測量時間2分鐘以內，并可以實現三相自動測試。
3. 頻率精度非常高，精度高于0.001% 。
4. 數字化頻率合成，頻率穩定性更高。
5. 5000V電壓隔離、充分保護測試電腦安全。
6. 可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
7. 分析軟件功能強大，軟件、硬件指標滿足DL/T911-2016標準。
8. 軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
9. 軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
技術參數
1. 測量速度：單相繞組1分鐘-2分鐘2. 輸出電壓：Vpp-25V，測試中自動調整
3. 輸出阻抗：50Ω
4. 輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
5. 掃頻范圍： 10Hz－2MHz
6. 頻率精度： 0.001%
7. 掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置
8. 曲線顯示：幅頻曲線
9. 測量動態范圍寬：－120dB～20dB
10. 供電電壓：AC220V±10%
11. 主機重量：3.8kg
12. 主機體積：272mm*258mm*95mm
標準配置
| 主控測量單元 | 1臺 |
| 專用測試電纜 | 1套 |
| 電源線 | 1根 |
| 接地線 | 1根 |
| 使用說明書 | 1份 |
| 出廠檢測報告 | 1份 |
| 合格證 | 1張 |
| 裝箱清單 | 1份 |
| 保修卡 | 1張 |

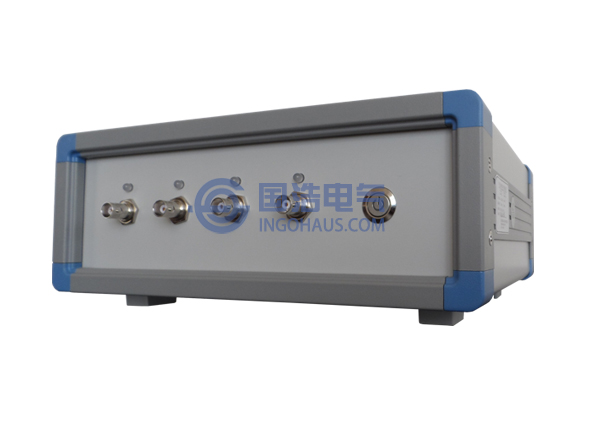

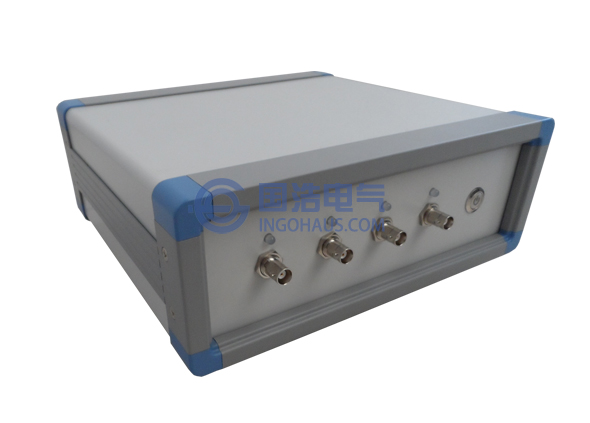

產品實拍

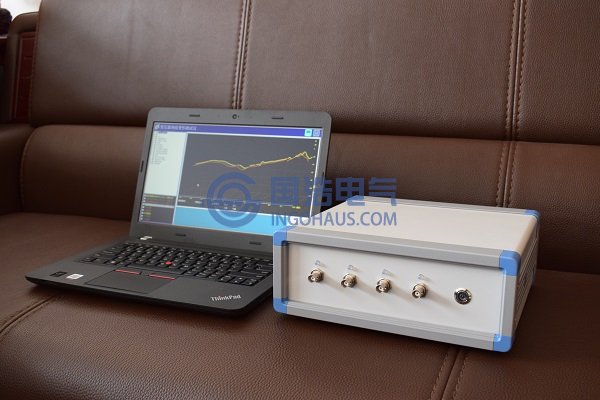

GHWD80C變壓器繞組變形測試儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
