產品概述
GHCD200變頻互感器綜合測試儀采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高，是電力行業用于互感器的專業測試儀器。（電壓法）
功能特點
1. 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、等測試。2. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3. 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4. 基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。
5. 界面友好美觀，全中文圖形界面。
6. 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7. 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8. 易于攜帶，裝置重量<8.2Kg。
技術參數
| 測試用途 | 保護類CT、計量類CT、保護類PT | |
| 輸出 | 0~180Vrms，12Arms，36A（峰值） | |
| 電壓測量精度 | ±0.2% | |
| CT變比測量 | 范圍 | 1~40000 |
| 精度 | ±0.2% | |
| PT變比測量 | 范圍 | 1~40000 |
| 精度 | ±0.1% | |
| 相位測量 | 精度 | ±3min |
| 分辨率 | 0.3min | |
| 二次繞組電阻測量 | 范圍 | 0~300Ω |
| 精度 | 1%±1mΩ | |
| 交流負載測量 | 范圍 | 0~1000VA |
| 精度 | 1%±0.1VA | |
| 輸入電源電壓 | AC220V±10%，50Hz | |
| 工作環境 | 溫度：-10℃~50℃， 濕度：≤90% | |
| 尺寸 | 340mm×296mm×174mm | |
| 重量 | 8.2kg | |
產品實拍

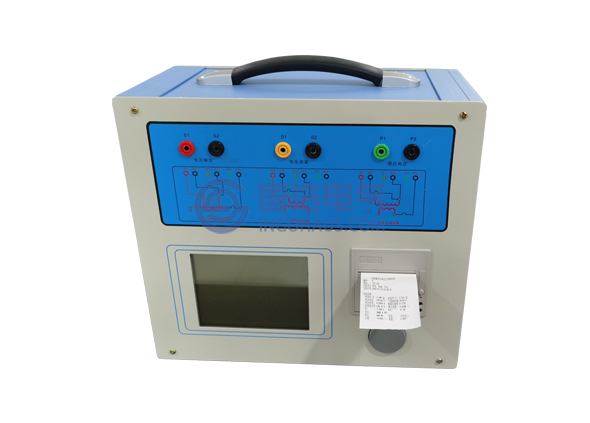

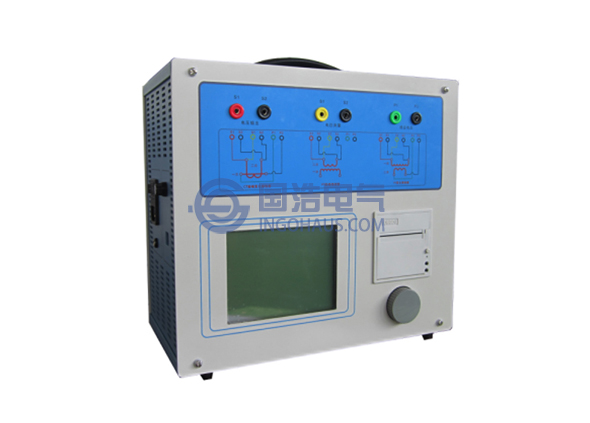

GHCD200變頻互感器綜合測試儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
