產品概述
隨著電力電子裝置的廣泛使用，非線性負荷不斷增加，電網中的諧波含量也不斷上升，諧波污染對電力系統安全、穩定、經濟運行構成潛在威脅，給周?chē)姎猸h(huán)境帶來極大影響。如：消耗電力系統的無功儲備；增加輸電線損耗；增加了電機的附加諧波損耗，使其發熱，縮短使用壽命；使電能測量產生較大誤差；造成重要的和敏感的自動控制和保護裝置工作紊亂，誤動和拒動的現象增加，導致可靠性下降等。

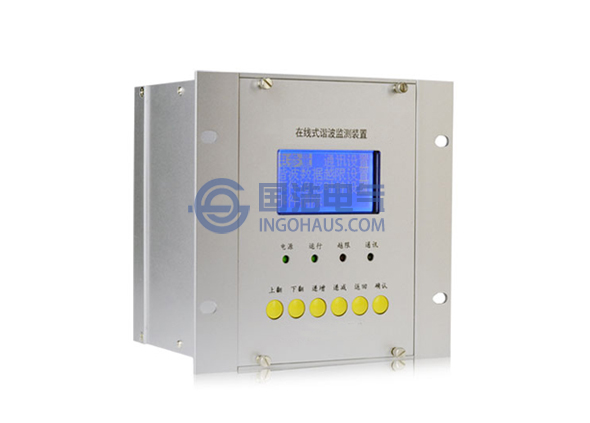

GHPQ710在線式諧波監測裝置是我公司新一代產品，能夠?qū)崟r(shí)監測和分析電網中母線及線路的電壓和電流的基波及2～30次諧波，可對諧波越限給出報警，并通過RS485或RS232通信接口將數據上傳至后臺監控系統，滿足用戶對電能質量的監測要求。
本裝置廣泛適用于380V至220kV各電壓等級的發電廠、變電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。
GHPQ710在線式諧波監測裝置是我公司新一代產品，能夠?qū)崟r(shí)監測和分析電網中母線及線路的電壓和電流的基波及2～30次諧波，可對諧波越限給出報警，并通過RS485或RS232通信接口將數據上傳至后臺監控系統，滿足用戶對電能質量的監測要求。
本裝置廣泛適用于380V至220kV各電壓等級的發電廠、變電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。
性能特點
1. 采用先進的工業級中央處理器，運算速度快、工作狀態穩定、抗干擾性能強。2. 裝置采用頻率自動鎖定技術，當系統頻率發生變化后，裝置仍能得出正確的分析結果。
3. 基于快速傅里葉變換原理，運算結果快速準確，可對電力線路的基波及2至30次諧波電壓、電流、總諧波畸變率進行日常監測。
4. 人機界面友好，漢字顯示，操作簡單、直觀。
5. 裝置可記錄60條越限記錄。
技術參數
技術參數1. 工作電源：AC/DC220V（如有特殊要求請?jiān)谟嗀洉r(shí)說明），功耗≤20W
2. 信號的測量范圍：電壓：5~450V；PT回路功耗 0.5VA/相
3. 電流：0.06A ~6A；CT回路功耗 0.5VA/相
4. 通信接口：RS232/485（任選其一，請?jiān)谟嗀洉r(shí)說明），波特率600～19200bps
5. 通信規約：內部規約接口（串口1）
6. 103規約/modbus（串口2）
環境要求
1. 戶內使用，通風應良好
2. 環境溫度：-10℃ ～ +50℃
3. 相對濕度：小于90%，表面無凝露
4. 大氣壓力：80 ～ 110Kpa
5. 海拔高度：< 2000m
5. 周?chē)橘|(zhì)無導電塵埃與導致金屬或使絕緣損壞的腐蝕性氣體、霉菌等
標準配置
| GHPQ710在線式諧波監測裝置主機 | 1臺 |
| 電源線 | 1條（用于連接電源） |
| RS232-RS485轉換模塊 | 1個 |
| 檢測報告 | 1份 |
| 保修卡/合格證 | 1張 |
| 使用說明書 | 1本 |
選型對比
| 產品型號 | GHPQ615 | GHPQ533 | GHPQ710 | |
| 通道 | 電壓/電流 | 最高可測3段電壓3段電流 | 最高可測8段電壓8段電流 | 最高可測1段電壓1段電流 |
| 測量量程 | 電壓 | 0-450V | 0-450V | 0-450V |
| 電流 | 0-6A | 0-6A | 0-6A | |
| 頻率 | 頻率 | 45-55HZ | 45-55HZ | 45-55HZ |
| 線路 | 接線方式 | 三相三線/三相四線 | 三相三線/三相四線 | 三相三線/三相四線 |
| 測量項目 | 錄波分析 | √ | √ | 無 |
| 諧波分析 | √ | √ | √ | |
| 功率分析 | √ | √ | √ | |
| 電壓/電流 | √ | √ | √ | |
| 不平衡 | √ | √ | √ | |
| 頻率 | √ | √ | √ | |
| 電壓偏差 | √ | √ | √ | |
| 基波電壓/電流 | √ | √ | √ | |
| 告警記錄 | √ | √ | √(僅諧波超標報警) | |
| 事件記錄 | √ | √ | √(僅諧波超標報警) | |
| 通訊規約 | IEC61850 | 可配 | 可配 | 無 |
| 內部規約（自定義） | √ | √ | √ | |
| IEC104 | 可配 | 可配 | 無 | |
| IEC103 | √ | √ | √ | |
| Modbus | √ | √ | √ | |
| 機械 | 尺寸 | 258×180×287mm | 442×180×377mm | 146×180×155mm |
| 重量 | 約3.5kg | 約8kg | 約2kg | |
| 屏幕 | 尺寸 | 5.7英寸 | 5.7英寸 | 2.4英寸 |
| 外部接口 | 串口 | 1個（可擴） | 1個（可擴） | 2個 |
| 以太網口 | 1個（可擴） | 1個（可擴） | 無 | |
| 存儲 | 存儲數據 | √ | √ | √ |
| 電源 | 市電 | +85VAC~+265VAC,110V/220VDC | +85VAC~+265VAC,110V/220VDC | +85VAC~+265VAC,110V/220VDC |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
