產品概述
GHDL300多次脈沖電纜故障測試儀是由測距主機和脈沖耦合單元組成，該產品是我公司在電力工業快速進步的契機下，根據行業發展和市場需求，研發生產的電力電纜故障測試專用系統設備。其主要用于電力電纜開路、短路、接地、低阻、高阻閃絡性及高阻泄漏性故障的測試，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試；還可以電波測速、測定線纜長度等，并可建立電纜檔案以便日常維護管理。
基于TDR技術實現的多次脈沖核心技術，徹底改變了傳統的測試方式，使得原來較難解決的高阻故障波形閱讀問題從根本上得以解決，經過多次脈沖產生器可以將任何復雜的高阻波形轉化為非常熟悉又便于識別的低壓脈沖短路故障波形，徹底解決了長期以來用戶不會識別復雜高阻故障波形的難題，使關鍵的粗測水平得以質的提升。
該產品采用了國際最高水平的時域反射（TDR）技術，故障波形自動判距、簡單明了，使用方便愉快；整機采用工業級黑色安全防護箱設計，防護等級IP67，小巧精致，易攜帶；人機界面友好，即使非專業人員操作，依然可以很快熟悉并使用，高效、準確的完成電纜故障測試工作。
該產品是利用多次脈沖法技術完成測試的重要組成設備，其采用阻容特性，“暫時存儲”部分沖擊能量。將沖擊高壓信號引導到故障電纜的故障相上，瞬間又將“存儲”的部分能量再次施加到故障電纜的故障相上，保證故障點充分擊穿，形成并延長故障點擊穿后的電弧和持續時間，同時產生一個觸發并啟動多次脈沖自動觸發裝置和TDR電纜故障綜合測試儀（根據TDR測試方法選擇，可分別測試三次脈沖波形和多次脈沖波形）。
功能特點
1. 用于35kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
2. 可配合高壓設備實現傳統電纜故障測試的低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法。
3. 全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
4. 工業級10.4寸彩色觸摸液晶屏顯示，全中文操作軟件和使用界面，子菜單方式和文字提示實現人機互動。
5. 全局波形和局部波形同步顯示，便于整體分析和細節調整。
6. 任何高阻故障均呈現最簡單的類似低壓脈沖短路故障波形特征，極易判讀。
7. 采用多次脈沖法測試時，界面同時采集8條真實波形，更便于判讀和降低測試誤差，提高測試精度。
8. 內置電源供電，在無電源環境中均可長時間使用。
9. 工業級黑色安全防護箱設計，防護等級IP67，體積小、重量輕、使用方便，檢測故障成功率和測試精度高。
10. 在任何環境下性能穩定，不死機，信號采集高壓保護措施安全。
11. 內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。
12. 測試信號提供多種脈沖寬度，無測試盲區。
技術參數

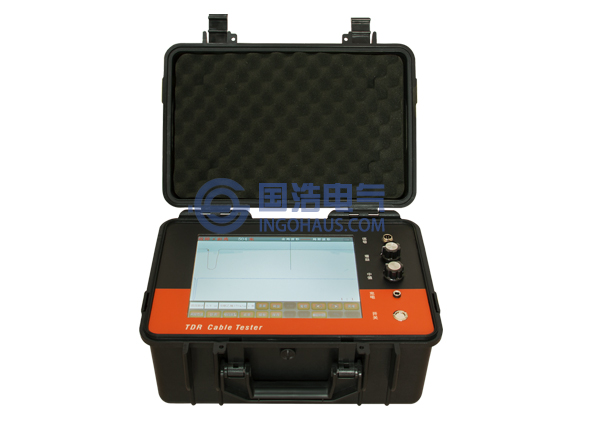

【多次脈沖電纜故障測試儀】
1. 采樣方法：低壓脈沖法、沖擊閃絡法、三次脈沖法、多次脈沖法、速度測量法
2. 采樣速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3. 脈沖寬度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4. 波速設置：交聯乙烯、聚氯乙烯、油浸紙、不滴油和未知類型自設定
5. 沖擊高壓：40kV及以下
6. 測試距離：＜60km
7. 分 辨 率：1m
8. 測試精度：1m
9. 顯示方式：工業級10.4寸彩色觸摸液晶屏
10. 操作方式：觸摸屏操作、物理旋鈕操作
11. 分析設置：滾屏、縮放、保存、調出、波移等功能
12. 工作電源：內置電池供電，耦合單元無源工作
13. 連續工作：＞4h（亦可使用外接電源使用）
14. 儲存功能：具有數據存儲功能，可存儲大量現場波形及數據，并隨時調出使用
15. 波形分析：所有的高阻故障波形僅表現為低壓脈沖法的短路故障波形特征，便于分析卡位
16. 波形處理：能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比，可自動判斷故障距離
17. 包裝規格：采用工業級黑色安全防護箱，防護等級IP67
18. 外形尺寸：長365mm×寬269mm×高169mm
19. 重 量：3.8kg

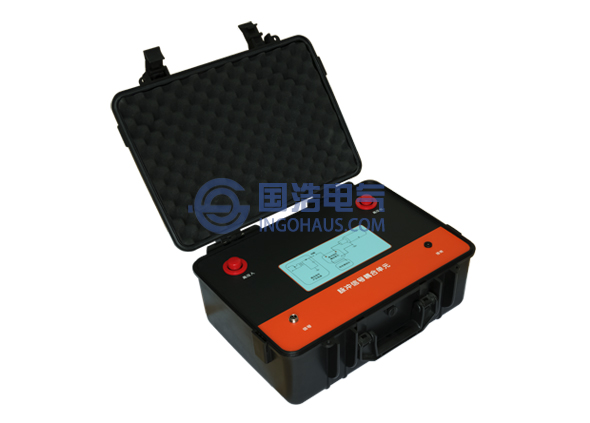

【脈沖信號耦合單元】
1. 沖擊電壓：≤40kV
2. 阻性功率：500W
3. 工作電源：無源工作
4. 外形尺寸：長415mm×寬319mm×高168mm
5. 重 量：6.7kg
選型參考
單次電纜故障測試系統選型配置多次脈沖電纜故障測試系統選型配置
