產品概述

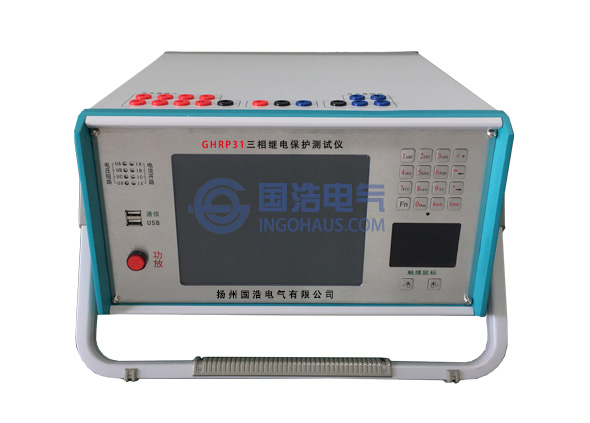

GHRP31系列微機繼電保護測試儀是揚州國浩電氣有限公司在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相微機繼電保護測試儀采用高性能工控機作為控制微機，直接運行Windows操作系統，裝置面板帶有8.4"TFT真彩色LCD顯示器、觸摸板鼠標和優化鍵盤，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。該三相微機繼電保護測試儀在試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由觸摸板和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。三相微機繼電保護測試儀是繼電保護運維工作者不可多得的“好幫手”。
2. 高性能主機：該三相微機繼電保護測試儀輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
3. 操作系統：三相微機繼電保護測試儀內置高性能工控機，WindowsXP經典操作系統，軟件全中文界面（英文可定制）。系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
4. 內置軟件：開機即可自動啟動軟件，軟件具有自較準功能，多種試驗一鍵啟動，設置非常簡單，可完成各種自動化程度高的大型復雜繼電保護裝置校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據、顯示矢量圖、聯機打印報告等。
5. 結構設計：整機采用工業級不銹鋼機箱，面板采用金屬拉絲設計，8.4寸彩色高清液晶顯示屏（分辨率800×600），工業級不銹鋼金屬鍵盤，高敏感觸摸鼠標，高效金屬接插件，三相微機繼電保護測試儀面板設有2個USB通信口，可方便地進行PC聯系、數據存取、數據通信和進行軟件升級，同時面板還具有一鍵功放及測試電流電壓指示燈。
6. 卓越功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能穩定卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程波形平滑優良（既保證了小電流的精度，又保證了大電流的穩定）。
7. 聯機接口：裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信；支持外接筆記本電腦或臺式機進行操作。
8. 同步試驗：具備GPS同步試驗功能?？蓛?nèi)置GPS同步卡（選配）實現兩臺測試儀異地進行同步對調試驗。
9. 獨立電源：裝置設有一路110V（1A），220V（0.6A）專用可調直流電源輸出。以提供給需要直流工作電源的繼電器或保護裝置使用。也可作為標準電壓源。
10. 保護功能：合理的散熱結構設計，硬件保護措施可靠完善，該微機繼電保護測試儀具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
11. 其它優點：采用了大量高科技精心設計的超輕小型結構，裝置體積小、重量輕、功能全、攜帶方便，開機即可工作。
2．直流電流源
3．交流電壓源
4．直流電壓源
5．開關量端子
6．其他
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
功能特點
1. 輸出功能：三相微機繼電保護測試儀具有標準4相電壓3相電流輸出，可進行各種組合輸出方便進行各種類型保護裝置試驗工。每相電壓可輸出125V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。2. 高性能主機：該三相微機繼電保護測試儀輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
3. 操作系統：三相微機繼電保護測試儀內置高性能工控機，WindowsXP經典操作系統，軟件全中文界面（英文可定制）。系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
4. 內置軟件：開機即可自動啟動軟件，軟件具有自較準功能，多種試驗一鍵啟動，設置非常簡單，可完成各種自動化程度高的大型復雜繼電保護裝置校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據、顯示矢量圖、聯機打印報告等。
5. 結構設計：整機采用工業級不銹鋼機箱，面板采用金屬拉絲設計，8.4寸彩色高清液晶顯示屏（分辨率800×600），工業級不銹鋼金屬鍵盤，高敏感觸摸鼠標，高效金屬接插件，三相微機繼電保護測試儀面板設有2個USB通信口，可方便地進行PC聯系、數據存取、數據通信和進行軟件升級，同時面板還具有一鍵功放及測試電流電壓指示燈。
6. 卓越功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能穩定卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程波形平滑優良（既保證了小電流的精度，又保證了大電流的穩定）。
7. 聯機接口：裝置面板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有兩個USB口和RS232口，可與計算機及其它外部設備通信；支持外接筆記本電腦或臺式機進行操作。
8. 同步試驗：具備GPS同步試驗功能?？蓛?nèi)置GPS同步卡（選配）實現兩臺測試儀異地進行同步對調試驗。
9. 獨立電源：裝置設有一路110V（1A），220V（0.6A）專用可調直流電源輸出。以提供給需要直流工作電源的繼電器或保護裝置使用。也可作為標準電壓源。
10. 保護功能：合理的散熱結構設計，硬件保護措施可靠完善，該微機繼電保護測試儀具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
11. 其它優點：采用了大量高科技精心設計的超輕小型結構，裝置體積小、重量輕、功能全、攜帶方便，開機即可工作。
技術參數
1．交流電流源| 單相電流輸出(有效值) | 0--40A/相，精度：0.2% ±5mA |
| 三相并聯輸出(有效值) | 0--120A/三相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 420VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 10s |
| 頻率范圍 | 0--1000Hz，精度0.01Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度0.1° |
| 直流電流輸出 | 0--±20A/相，精度：0.2% ±5mA |
| 單相電壓輸出(有效值) | 0--125V/相，精度：0.2% ±5mV |
| 線電壓輸出(有效值) | 0--250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0--1000Hz，精度：0.001Hz |
| 諧波次數 | 2--20次 |
| 相位 | 0--360°，精度：0.1° |
| 單相電壓輸出幅值 | 0--±150V，精度：0.2% ±5mV |
| 線電壓輸出幅值 | 0--±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1--20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號 |
| 有源接點：0-250V DC | |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 時間范圍 | 1ms--9999s，測量精度：1ms |
| 體積重量 | 體積 460 (mm)×250 (mm)×580 (mm)，約27Kg |
| 電源 | AC220V±10%，50Hz，10A |
標準配置
| 繼電保護測試儀主機 | 一臺 |
| 高強度鋁合金主機包裝箱 | 一只 |
| 測試線包 | 一個 |
| 電流測試線 | 一包 |
| 電壓及開關量測試線 | 一包 |
| 電源線 | 一根 |
| USB連接線 | 一根 |
| 程序光盤 | 郵件發送 |
| 10A和2A保險管 | 各二個 |
| 合格證/保修卡 | 一張 |
| 出廠檢定報告 | 一份 |
| 使用說明書 | 一份 |
