（1）分接開關檔位對變壓器繞組頻響曲線的影響
變壓器分接開關檔位的不同，決定了該線圈匝數的多少，直接影響到被試變壓器繞組的電感量、電容量，從而引起該繞組頻響曲線的變化。某電壓等級為110±8*1. 25%kV的線圈，其分接開關檔位從第一檔切換到第九檔時，線圈頻響曲線的測試結果表明，分接開關檔位在全頻率范圍內明顯影響變壓器的頻響曲線，故在繞組變形測試時必須記錄分接開關的檔位，以便在同一檔位上進行歷史記錄比較。

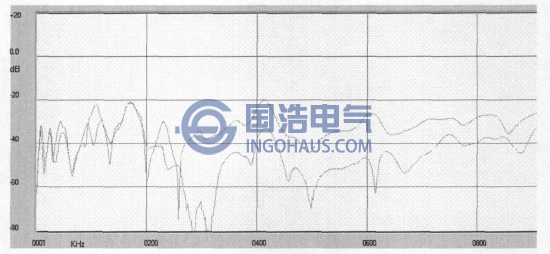

分接開關檔位對變壓器繞組頻響曲線的影響
如果變壓器繞組的等值數學模型是一個完全理論化的無源四端線性網絡，則信號源不論施加在線圈的頂部還是線圈的尾部，其頻響曲線不會發生明顯的變化。但由于真實變壓器的首尾兩端不可能完全對稱，故信號源位置對同一繞組的頻響曲線具有一定的影響。某110kV主變測試結果對比見圖。
信號源位置對變壓器繞組頻響曲線的影響
變壓器出線套管電容量或多或少地存在著差別，為更有效的進行變壓器三相間頻響曲線對比，必須明確套管電容量對本線圈頻響曲線的影響。人為降小套管電容量進行變壓器繞組變形測試，結果表明套管電容量的變化對該線圈頻響曲線的變化影響不大。某110kV主變測試對比結果見圖。

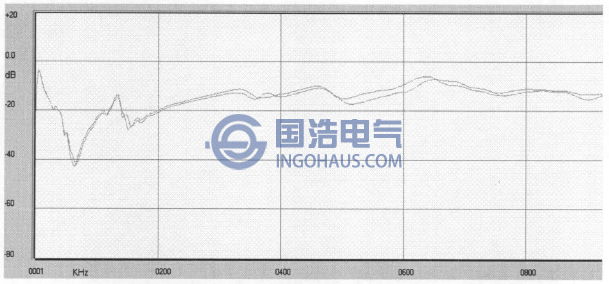

變壓器套管電容量對變壓器繞組頻響曲線的影響
變壓器的出線方式各種各樣，有的是電纜出線，有的是封閉母線或裸線，引出線長度也各不相同，為確定引線長度對頻響曲線的影響，在某31500kVA的低壓側(接線方式為D型)分別接上0米或30米電纜二種方式下進行變壓器繞組頻響曲線測試，測試結果表明，出線長度對被試線圈的頻響曲線影響很大，影響的頻帶寬度也很寬，故在變形測試時應特別注意出線長度的影響，為保證被試變壓器頻響曲線的重復性，一般應在不帶任何出線的情況下進行變形測試。
（5）線圈餅間電容量對變壓器繞組頻響曲線的影響
變壓器繞組的軸向變形是變壓器繞組變形的常見形式之一，這種形式的變形對應于變壓器線圈餅間電容量的改變，通過適當增加餅間電容量可以模擬變壓器繞組的軸向變形。測試結果表明：局部餅間電容量的增加，將引起變壓器繞組頻響曲線的明顯變化，但其頻率諧振點基本不發生偏移。
（6）不同電壓等級線圈之間電容量對變壓器繞組頻響曲線的影響
變壓器繞組輻向變形的基本形式是低壓線圈向內壓縮，高壓線圈向外膨脹。這就引起變壓器高低壓線圈之間距離的增加，從而引起線圈之間電容量的改變。在某220kV電壓等級變壓器上的實測表明，線圈間電容量變化對繞組頻響曲線的影響主要反映在200kHz以上的頻率段上。
（7）變壓器鐵芯接地狀態對繞組頻響曲線的影響
大型變壓器的鐵芯，在正常運行狀態下是一點直接接地的。通過對220kV楠江變#2主變?cè)阼F芯接地與否二種狀態下的繞組頻響曲線實測表明，鐵芯的接地狀杰對繞組的頻響曲線有很大的影響。故為了變壓器測試狀態的相對穩定，頻響測試時以鐵芯直接接地為宜。某220kV主變測試結果見圖。

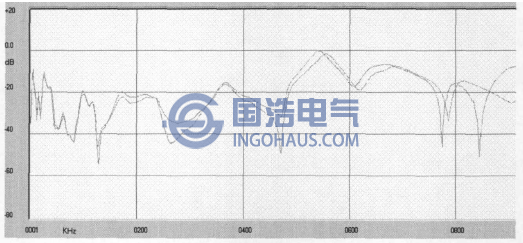

變壓器鐵芯接地狀態對繞組頻響曲線的影響
在一臺35kV電壓等級變壓器上，在被試?yán)@組無變形的情況下，分別在產品內部有油與無油二種狀態下實測了變壓器繞組頻響曲線，實測表明，變壓器內部是否充油對繞組的頻響曲線影響很大。
