對于局部放電檢測工作來說，不僅需要檢測開關柜是否有發生放電，更重要的是需要對放電故障進行定位和故障判別。

（1）聲、光定位：這種定位方法主要針對于發生在開關柜電纜室內的較為嚴重的放電故障。在開關柜電纜室的正表面外殼上有一個透明的觀測窗口，從這個窗口可以看到發生放電弧光的放電位置，同時電纜室的放電聲響也能幫助檢測人員進行人工定位。電纜
室的電氣條件簡單明了，用強手電從觀測窗口可以看見內部電纜和電纜連接部位的運行情況，只要電纜室內有異響根據經驗和聲音源就可進行故障定位。

（2）超聲波定位：超聲波定位法是根據局部放電產生超聲波信號的傳播方向和變化強度來確定放電點位置的。超聲波定位方法目前常用的有：v型曲線定位法、雙曲面定位法、球面定位法、順序定位法和模式識別法等，但這些方法操作過于復雜在實際局部放電檢測應用中很難實現。

隨著檢測技術的不斷發展，超聲波檢測技術變得越來越成熟，因此可采用直接定位法來對超聲波源進行直接定位。局部放電檢測儀帶有將超聲波轉化為人聽覺可聽到聲音的功能，所以在實際使用中可直接戴上耳機接聽超聲波傳感器感應回來的信號，依靠人的聽覺對放電故障部位進行定位。此外局部放電儀還有將檢測的超聲波轉化為聲音分貝值的功能，也可通過監測分貝值得大小來對故障部位進行定位。因為離局部放電點越近超聲波的能量就越高，分貝值也就越大，所以這種方法方便、簡單、工作效率高因此在工程實際應用中使用很廣泛。當然這種方法需要不斷變換檢測部位，開關柜發生局部放電檢測過程較為繁瑣，但也很直觀，總體來說優點大于缺點。

（3）暫態地電壓(TEV)定位法：由于暫態地電壓的檢測特點，檢測時只能將電容傳感器緊貼于開關柜的金屬外殼，因此對于其定位也只能從開關柜外殼的傳播信號來判斷，在一般的工程實踐中也只能定位到故障點離開關柜的那個縫隙最近。

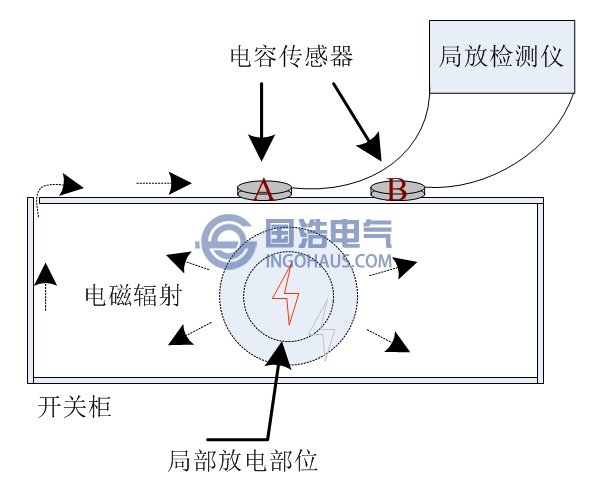

局部放電儀的暫態地電壓定位法使用原理

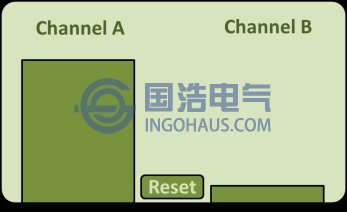

A，B兩傳感器檢測信號對比圖
