僑香諾園10kV公用開關柜局部放電檢測

發布時間：2021-08-09 01:34:14人氣：

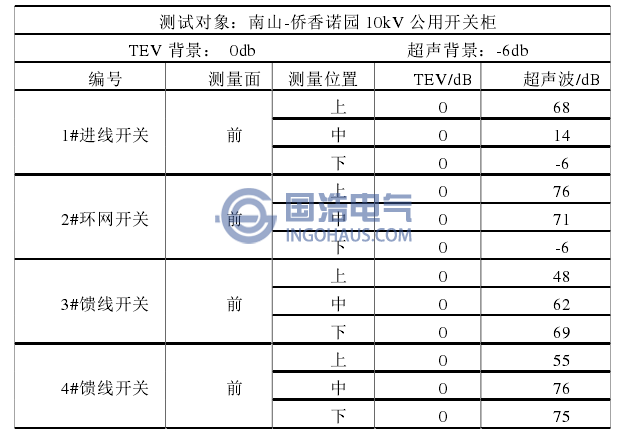

情況概述：2013年5月2日，工作人員對深圳僑香諾園10kV公用開關柜進行局部放電檢測。此開關柜位于小區地下停車場電房?jī)?nèi)，檢測前工作人員觀察開關柜運行環境正常，但電房?jī)?nèi)空氣濕度較大，靠近開關柜時能聽到柜中發出明顯“滋滋”放電聲響，且開關柜附近有濃烈刺鼻性的臭氧味；后用開關柜局部放電檢測儀檢測發現，開關柜運行環境TEV(地電波)數值為0dB(檢測金屬門窗、圍欄)，超聲波數值為-6dB(檢測空氣)，開關柜各柜TEV檢測數值均為0dB，而超聲波檢測中1#、2#、3#、4#柜數值均嚴重超標，最高達到76dB，后經超聲波定位，確定超聲波源位于開關柜母排室及3#、4#柜電纜室，檢測結果如下表所指示。

檢測結論：南山一僑香諾園10kV公用開關柜現場環境對檢測工作干擾較小，檢測數據可靠；開關柜內有明顯的放電聲響，證明此柜存在較嚴重的絕緣外部局部放電；在該開關柜的母排室以及3#，4#柜的下部電纜室，超聲波信號很強，最高達到76dB，根據開關柜局部放電檢測分析對比表可知，此柜達到嚴重局部放電等級，說明該柜體內存在較嚴重的銹蝕或松動，并有沿面放電或電暈放電的情況，情況較為緊急，需立即安排停電檢修。

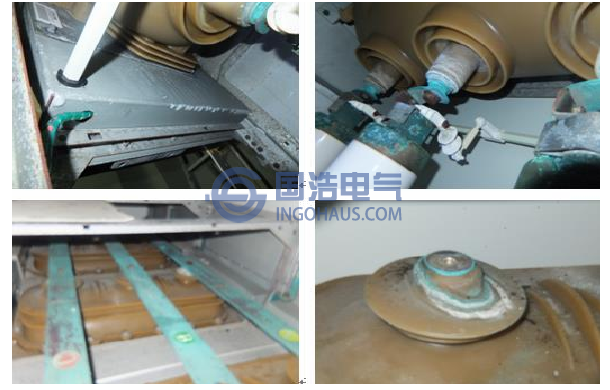

檢修結果：對此開關柜進行停電檢修后發現，開關柜母排室銅排和3#，4#柜電纜室電纜接頭處均出現大量銹蝕及放電痕跡，檢修結果如下圖所示。

僑香諾園10kV公用開關柜檢修內部器件圖

結果分析：對比現場環境和檢測、檢修結果分析，此柜為半絕緣型開關柜，母排室銅排和電纜室內電纜終端接頭均未采取有效的絕緣措施，由于電房位于地下停車場，防潮措施不夠，空氣濕度較大，開關柜長期在潮濕空氣中運行，造成裸露部位銅芯嚴重銹蝕而發生沿面放電和尖端放電現象；此柜銹蝕程度深，銹蝕面廣，修復成本高且修復后繼續發生銹蝕的可能性大，因此對此柜進行了更換處理，安裝了防潮性能更好的全絕緣型開關柜。

揚州國浩電氣有限公司自主研發的GHPD1002開關柜局部放電測試儀，性能可媲美英國EA，HVPD同類型產品，性?xún)r(jià)比超高。

GHPD1002開關柜局部放電測試儀
