GIS絕緣缺陷的分類（2）

發布時間：2021-08-20 01:06:53人氣：

（3）懸浮電位
在GIS開關設備中存在著大量的連接觸頭和金屬屏蔽，由于不良的裝配或經過長期的運行，在電動力(靜電力引起的機械振動)或外力(斷路器操作的振動)的作用下它們可能會出現松動甚至振動。這種屏蔽振動或觸頭電接觸松動，會形成懸浮電位，從而構成電容。該電容被外施電壓充電，當充電電壓超過耐受電壓時，就會產生大規模局部放電。

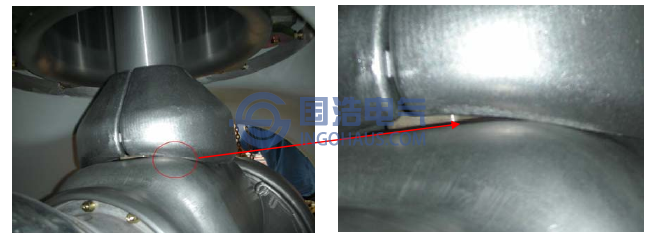

GIS屏蔽松動

上圖是一個500kV GIS上松動的金屬屏蔽的圖片，由于緊固螺栓松動使得屏蔽搭接在高壓導體上，該故障在出廠試驗時被發現和排除。

（4）絕緣子氣隙或內部缺陷
在GIS絕緣子制造過程中，時常會產生一些內部缺陷，比如內部氣隙、嵌入的金屬微粒等。其中絕緣子內部氣泡缺陷最為常見，它主要是由于在絕緣件生產過程中真空度不夠或環氧樹脂在固化過程中的收縮而出現的內部空隙所造成的，此外因環氧樹脂與金屬電極的收縮系數不同，也會形成氣泡和空隙。同時在GIS整間隔裝配時也可能刮傷或碰傷絕緣件造成裂縫等氣隙缺陷。

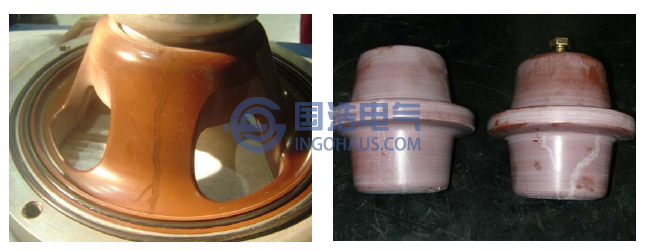

GIS絕緣子缺陷

上圖是一組GIS絕緣子缺陷引起的閃絡放電的圖片，其中左側是內部有氣隙裂紋的盆式絕緣子，右側是表面有劃痕的支撐絕緣子。隨著生產工藝水平以及出廠試驗要求的不斷提高（IEC標準規定絕緣件的單件試驗要求局部放電小于3pC），絕緣子內部氣隙產生可能性很小。在實際生產中，絕緣子缺陷即便發生也多是因?yàn)榘惭b過程中的不當操作所致。

（5）絕緣子表面污染物
絕緣子的表面污染物可能是由于以下原因造成的：

a. GIS腔體內的自由金屬微粒運動到絕緣子表面；
b. 觸頭運動摩擦產生的金屬微粒散落到支撐絕緣子表面；
c. 局部放電產生的分解物，比如工廠或現場耐壓試驗時放電閃絡在絕緣子表面產生的樹痕；

其中絕緣子表面吸附的固體自由金屬微粒，在某些情況下(比如被油脂粘住)會長期地固定在絕緣子表面，作用類似于金屬突起物。這類絕緣子表面微粒缺陷可能在最初階段對GIS沒有任何危險，但隨著表面電荷的積累和靜電力的作用，可能會發生移動并最終對設備絕緣造成損害引發故障。
