局部放電雖然是在介質(zhì)的局部位置發(fā)生，不會(huì)立即形成整個(gè)絕緣的貫通性擊穿或閃絡(luò)，但在局部放電長期的、累積的作用下，電氣絕緣特性會(huì)逐漸被損耗和破壞。在局部放電的長期作用下，介質(zhì)的電氣性能會(huì)逐漸老化，而絕緣和老化又會(huì)進(jìn)一步誘發(fā)局部放電，從而形成惡性循環(huán)，導(dǎo)致電纜最后被擊穿。其對絕緣的影響主要有以下幾方面。

第一，電的作用。局部放電首先是電的過程，在其間會(huì)產(chǎn)生大量的帶電粒子，這些粒子在局部電場的作用下獲得加速，進(jìn)而高速地轟擊介質(zhì)，使聚乙烯等高分子介質(zhì)的分子主鍵斷裂，化學(xué)結(jié)構(gòu)破壞，分解成低分子。帶電粒子轟擊介質(zhì)的過程又同時(shí)會(huì)使局部溫度升高，進(jìn)而使介質(zhì)材料發(fā)生熱降解。因此，帶電粒子的長期的、直接的轟擊作用不僅會(huì)使介質(zhì)加速老化，還會(huì)在介質(zhì)表面激發(fā)凹坑，凹坑逐步擴(kuò)大，最后導(dǎo)致介質(zhì)被擊穿。

第二，熱的作用。局部放電既是電的過程，也是熱的過程，其放電過程也伴隨著能量的釋放。局部放電在介質(zhì)中的局部體積中發(fā)生，在幾百納秒級的短暫的時(shí)間內(nèi)能使介質(zhì)溫度急劇上升，如果放電能量較大，甚至可以達(dá)到攝氏一千度以上的高溫。因此，長期的局部放電是引起介質(zhì)的熱熔解或化學(xué)分解的一大誘因，破壞性極強(qiáng)。除此之外，局部放電產(chǎn)生的紫外光，還能使有機(jī)介質(zhì)發(fā)生龜裂、降解、光老化等現(xiàn)象。

第三，化學(xué)作用。局部放電發(fā)生時(shí)會(huì)伴隨化學(xué)反應(yīng)，在其放電過程會(huì)產(chǎn)生受激分子，以及臭氧、一氧化氮等活性氣體和二次生成物，這些物質(zhì)會(huì)與聚乙烯材料發(fā)生反應(yīng)，生成撥基化合物、二元酸和水汽，對介質(zhì)有強(qiáng)烈的腐蝕破壞作用，會(huì)大大加速聚乙烯材料
的老化。另外，臭氧還會(huì)與空氣、水分作用，生成硝酸、亞硝酸和硝基甲苯等硝基化合物，能在金屬材料表面形成銅綠和硝酸銅粉末，對金屬導(dǎo)體同樣有著不小的破壞和威脅。

從以上的分析可見，局部放電使絕緣材料老化，導(dǎo)致絕緣性能下降，影響安全運(yùn)行。電氣設(shè)備在長期的嚴(yán)重的局部放電的作用下，甚至?xí)l(fā)生絕緣擊穿，如圖所示。統(tǒng)計(jì)資料指出，高壓電氣設(shè)備在運(yùn)行中發(fā)生事故多是由局部放電的發(fā)生引起的，嚴(yán)重的局部放電給電網(wǎng)的運(yùn)行造成了不小的安全隱患，影響生產(chǎn)，因此，必須加強(qiáng)預(yù)防措施。

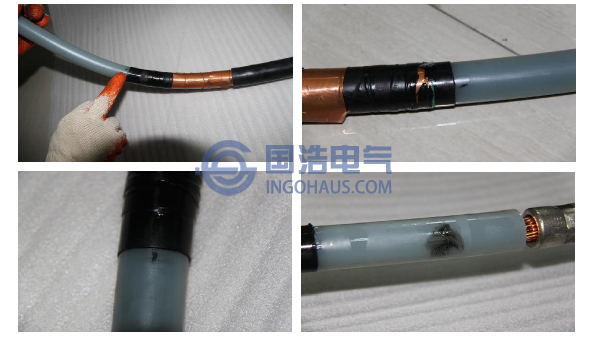

電纜擊穿
