故障放電脈沖在發電機中的傳播特性

發布時間：2020-05-02 01:52:37人氣：

為了有效地測量發電機中的故障放電信號，必須了解信號在發電機中的傳播特性。發電機定子繞組是一個具有分布參數的元件，在結構上有自己的特點。發電機繞組深嵌在定子鐵心槽中，且大容量發電機多采用單匝結構，對于不在同一槽中的各線圈及各匝來講，它們之間電磁耦合都比較弱，若略去匝間電容的影響，則可以用傳輸線理論來分析脈沖在繞組中的傳播，即認為發電機繞組具有一定的波阻抗，繞組中的放電脈沖以一定速度沿著繞組傳播。

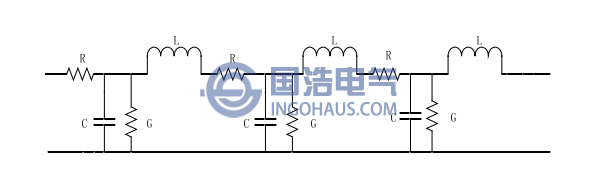

發電機定子繞組的等效電路

上圖是一個簡化的定子繞組等效模型，這個傳輸線具有串聯電感和對地并聯電容。局部放電脈沖沿繞組的傳播就像行波在傳輸線上的傳播一樣，高頻會嚴重地衰減，繞組就像一個低通濾波器，截止頻率的高低取決于線圈長度，在端子上可以探測到較慢的電流脈沖，傳播所需時間取決于放電點到端子的距離，但一些高頻成分也可能通過繞組間電容或電感耦合到端部。

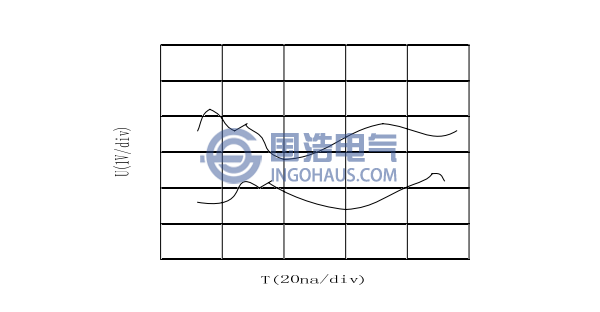

下圖是對一臺500MW汽輪發電機定子繞組進行故障放電模擬實驗測得的實際波形。實驗采用一個上升時間為5ns的脈沖信號發生器，通過一個耦合電容給繞組線圈注入一個模擬的放電脈沖，并采用一個帶寬為540MHz的示波器來觀察波形。圖中上部的波形為注入點的脈沖波形，下部的波形為距離注入點一個線圈距離處所測得的波形。從圖中可以看出，脈沖顯著地展寬。因此，繞組的低通作用是很明顯。
