根據理論分析得知，TEV有可能是由于局部放電引起的電磁波從開關柜不連續處泄露而形成。為了驗證其理論的正確性，首先對無縫情況時的TEV傳播過程進行了仿真，其結果如下圖所示。

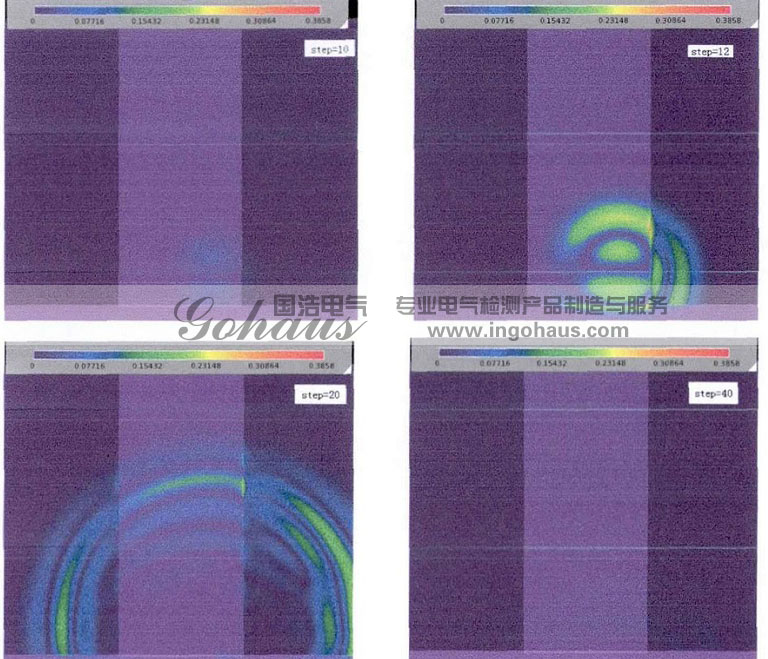

無縫情況下TEV傳播過程
上圖所示為無縫情況下TEV信號在開關柜內的傳播過程，TEV信號以放電源為中心向四周輻射，明顯穿透了開關柜金屬外殼，不過理論上金屬對電磁信號有很強的屏蔽作用，為了得知電磁信號是否被屏蔽，通過檢測探針在開關柜模型金屬殼外表面測量到的信號強度如下圖所示。
無縫時TEV信號強度
無縫時的TEV信號仿真結果最大值為6e-9V/mm，接近于0，由此可見，開關柜殼體對TEV信號產生的金屬屏蔽作用明顯，TEV信號以穿透金屬為傳播路徑的可能性很小。
