暫態地電波法是一種測量局部放電的技術手段，主要檢測的是電力設備局放產生的電磁波信號，小編在本文為大家簡單介紹下4中典型放電缺陷產生的TEV信號特性。
（1）絕緣內部空穴放電缺陷
絕緣材料內部放電現象主要發生在工頻電壓的上升沿。在下降沿，由于受到電壓逐步減小和殘余電荷抑制外加電場的雙重作用，放電很少發生。放電主要在工頻周期的第一和第三象限，但在外加電壓較高的情形下，放電很可能擴展到第二和第三象限，但此時放電以反向放電為主。測得的暫態地電壓(TEV)統計特性與時頻特性如下圖所示。

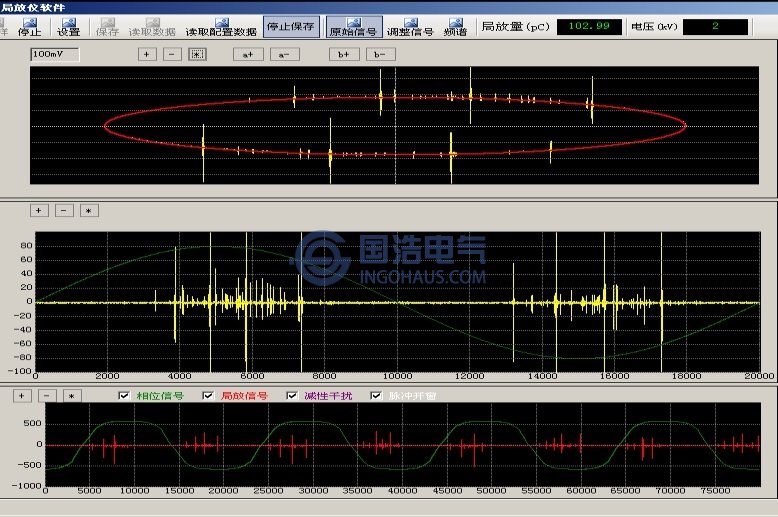

統計特性1

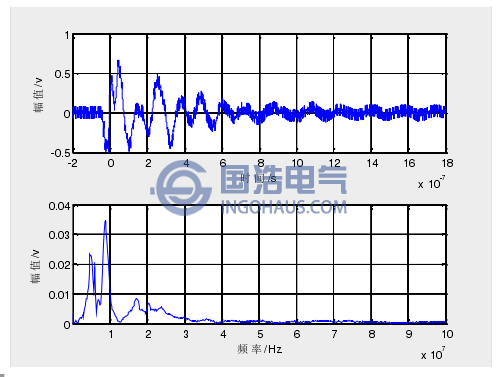

時頻特性1
（2）懸浮電極放電缺陷
懸浮放電相位位于電壓上升沿部分，放電過程相對平穩。但與絕緣材料內部放電相比，其重復率的降低十分明顯。另外，從頻域特性來看，絕緣材料內部放電頻率集中在20MHz以下，而懸浮放電頻率范圍相對較寬，可達到30MHz。測得的暫態地電壓(TEV)統計特性與時頻特性如下圖所示。

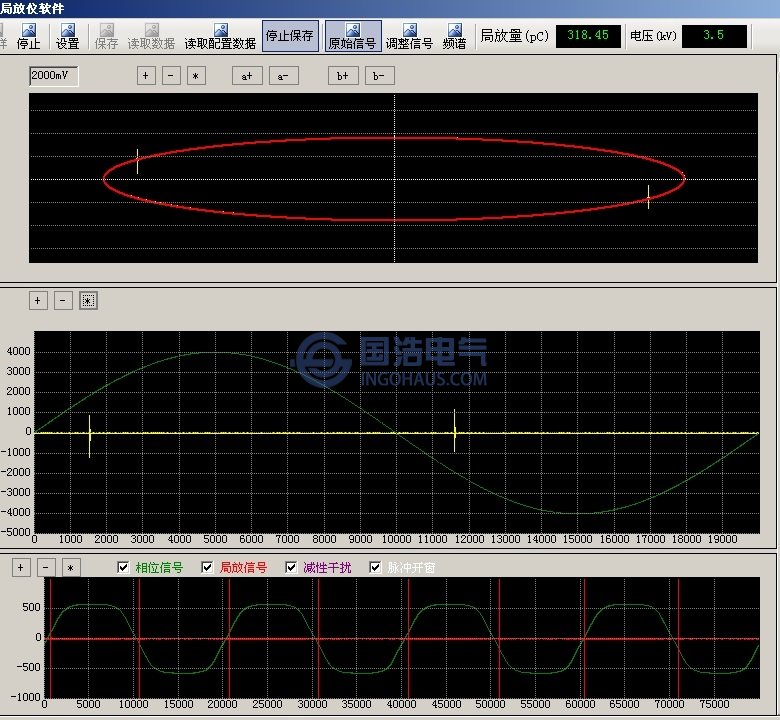

統計特性2

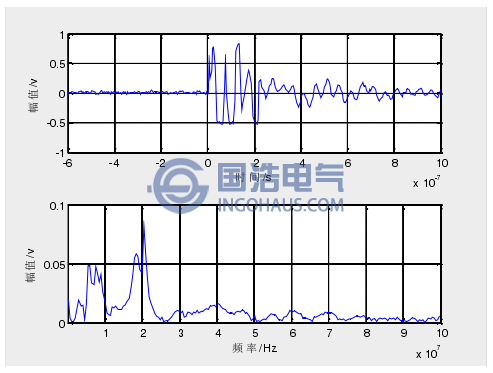

時頻特性2
（3）電暈缺陷
電暈放電的相位特征十分顯著，放電相位主要出于電壓峰值處。由于負極性電暈的起暈電壓較低，測量到的放電集中在270°附近，如下圖所示。隨著持續升高的外加電壓，在90°周圍會持續產生正極性電暈。另外，相比與前兩種放電，電暈放電的頻率范圍更窄，一般不會超過20MHz。
統計特性3

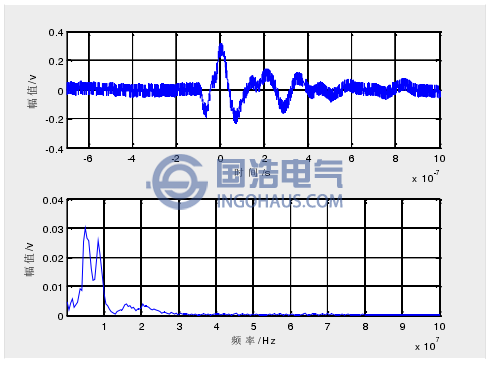

時頻特性3
（4）自由金屬微粒缺陷
自由金屬微粒放電屬于極不穩定的放電類型，在電場作用下，金屬微?？赡軙l(fā)生移動、跳躍等，因而其放電特性會發生變化。測得的自由金屬微粒放電規律性不強，沒有明顯的統計特性，如下圖所示。

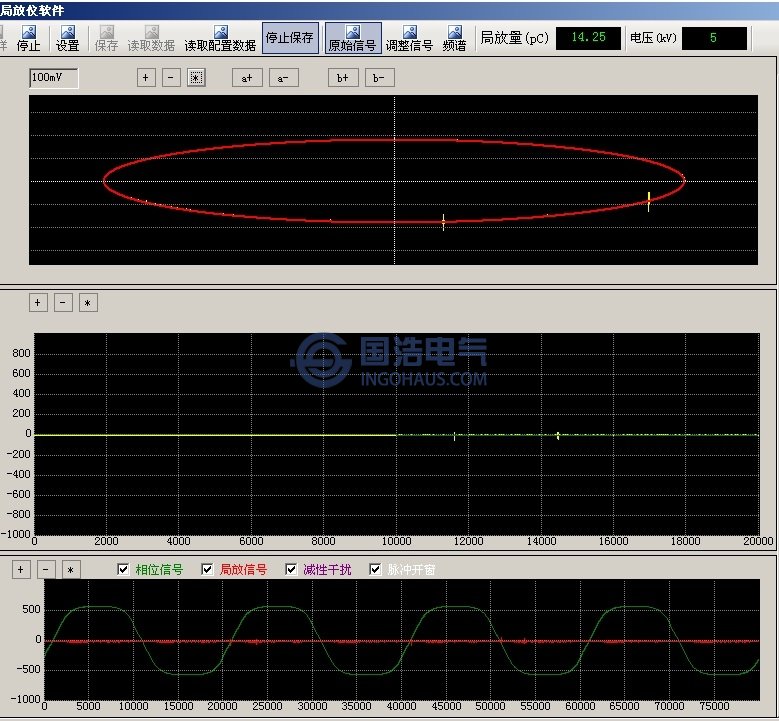

統計特性4

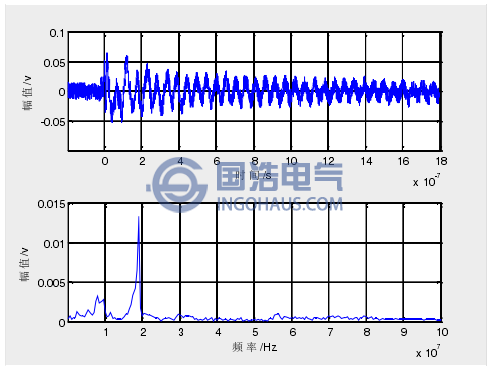

時頻特性4
