局部放電檢測設備最早是在1919年被研制出來的，1924年“西林電橋法”首先應用到實物檢測，一年后，Schwaige：發現電暈放電能產生電磁波，1928年Starr和Loyd提出了較為正式的局部放電檢測技術，即“平行四邊形測量法”，1960年Malinaric和Dakin在此技術基礎上提出了“積分電橋法”，該方法提出后吸引眾多研究人員投入到局部放電檢測課題中，局部放電發生過程中會產生物理和化學現象比如聲效應、光效應、電效應、熱效應，化學分解物等，相對應的局部放電檢測技術也應運而生，并將其分為兩類：電檢測法、非電檢測法。
1.1 非電檢測法
局部放電過程中的物理現象以及化學反應會產生各種各樣的信息，比如化學氣體、聲、光、熱等，非電檢測法就是檢測非電信號進而判斷有無局部放電以及局部放電嚴重程度等，非電檢測的優勢在于干擾相對較少。接下來介紹三種非電檢測技術：（1）聲檢測法
聲檢測法是檢測局部放電過程中產生的聲信號來判斷局部放電情況，但人為走動、機械振動等會干擾聲檢測。聲檢測也能定位放電源的位置?，F(xiàn)今聲電傳感器越來越靈敏，轉換效率越來越高，因此采用聲測法進行局部放電檢測精度也非常高，現在基于聲檢測法的檢測設備也較為普遍。局部放電產生的聲信號本身十分微弱還要經過金屬外殼，顯然超聲波傳感器檢測到的信號極其微弱，所以傳感器應緊貼開關柜表面。（2）光檢測法
光檢測法局限性較大，僅透明介質可采用光測法，而且靈敏度偏低，空氣中的電暈放電可以采用光檢測法。（3）熱檢測法
局部放電發生處也會引起該部位溫度上升，采取紅外攝像儀可以檢測到該現象，但是局部放電產生的溫差不容易判別又不能定量分析，因此局部放電檢測中此法使用的非常少。經過對上述非電檢測法的介紹可知：非電檢測法不易檢測而且很難定量檢測，因此非電檢測法常用來作為輔助檢測而主導檢測采用電測法。
1.2 電檢測法
檢測局部放電產生的電信號稱為電檢測法，局部放電最終會形成脈沖電流，在電極上會引起電壓變化，結合麥克斯韋定理，局部放電的窄脈沖電流信號能夠激出各種各樣的電磁波信號，電力設備的檢測正是檢測這些信號。現今開關柜常用的電檢測法有暫態對地電壓(Transient Earth Voltages, TEV)檢測法、特高頻(Ultra High Frequency，UHF)檢測法。（1）TEV檢測法

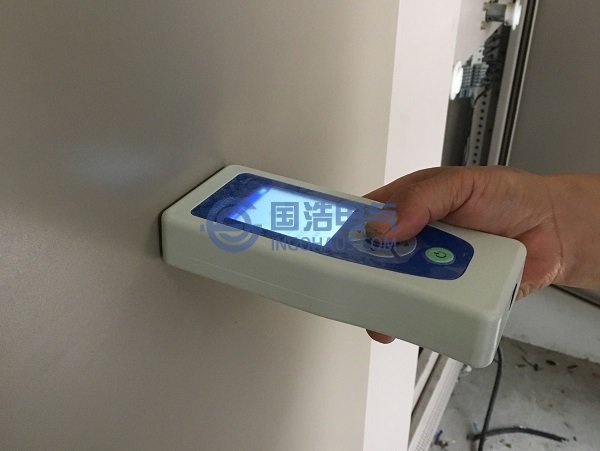

Dr.John Reeves在1974年首先提出了暫態對地電壓。目前，TEV檢測法在開關柜局部放電檢測中己得到廣泛應用，檢測原理是電容耦合，在開關柜表面安裝TEV傳感器，采集該信號便可獲取局部放電信息。國內使用最為廣泛的設備是由英國的EA Technology公司研發的便攜式TEV檢測設備。
（2）UHF檢測法

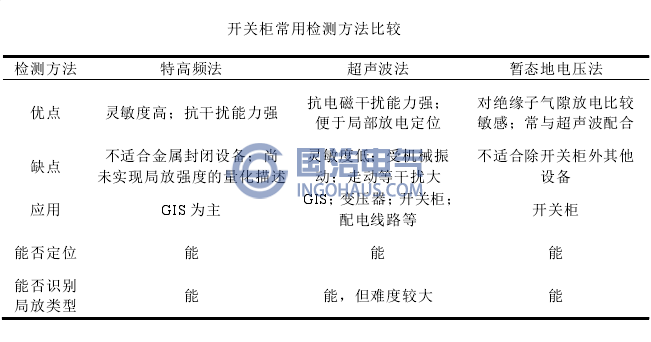

UHF檢測法是檢測局部放電發出的特高頻電磁波。局部放電中的特高頻電磁波頻率約在300MHz到3GHz范圍內。20世紀80年代局部放電檢測的頻帶相對較窄常低于1MHz，抗干擾能力差導致局部放電檢測效果不理想。Boggs和Stone在1982年進行局部放電研究中將檢測設備的測量頻率提升至1GHz后能較好的測得GIS的PD信號脈沖。國內有研究人員將UHF法應用在開關柜局部放電檢測中，經實驗室驗證：UHF法檢測開關柜是可行性的。綜合上述電測法和非電測法在開關柜局部放電檢測中的應用，對常用檢測方法的優缺點和應用領域等進行總結，如表所示是開關柜常用檢測方法的優缺點的比較。
