如圖所示，OWTS（HV150/250）系統由控制單元、高壓單元和連接電纜組成。控制單元是一臺帶有無線局域網(WLAN)功能的筆記本電腦。高壓單元中包含高壓源、諧振電感和晶閘管開關，在被測電纜上產生測試所需要的阻尼振蕩電壓。高壓分壓器和嵌入式控制模塊被集成于高壓單元中，共同來完成數據的采集和局放信號的處理。檢測結果的存儲、分析以及評估均在筆記本電腦上完成，而數據分析和評估可以在現場或辦公室進行?？紤]到重量，OWTSH150/250系統的高壓單元由高壓發生器、諧振電感和分壓器組件在現場安裝組合。

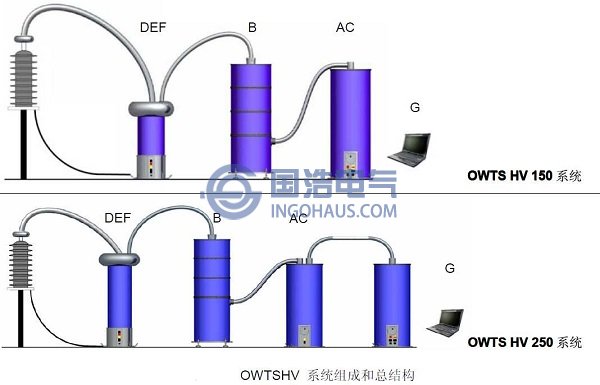

OWTS HV150/250系統的主要構成元件圖
A. 新型高壓光觸開關(LTT)
B. 高壓電感單元
C. 高壓電源單元(HVPS)
D. 帶耦合電容的數次信號處理卡(局放監測器)
E. 帶遠程控制功能的嵌入式計算機系統(控制單元、局放分析儀等)
F. 高壓分壓器
G. 筆記本電腦一操作控制和數據存儲
