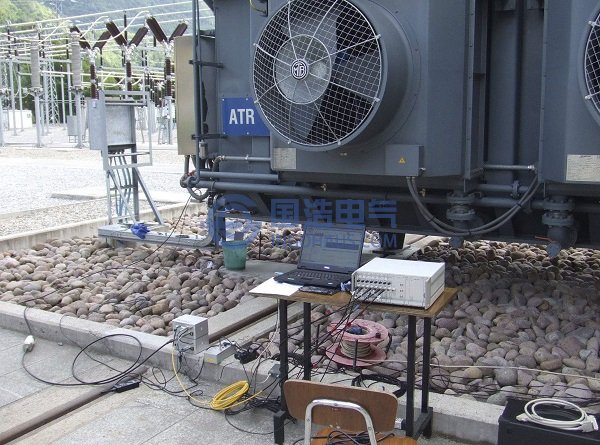

變壓器局部放電檢測
局放發生的同時，一般都伴有熱、化學反應、光和聲等現象。通過檢測局放的伴生現象，出現了非電量的檢測方法，包括紅外檢測法、化學檢測法、光測法與聲測法等。與之電測法相比，這些非電測法具有與試品本身電容無關、抗干擾能力強的優點。九十年代以來，國外提出了一種新的檢測方法，聲一光測法。是把聲測法和光纖技術結合到一起。局部放電時產生的聲波會改其安裝在附近的光纖傳感器的性能，改變光纖傳感器輸出的信號，根據信號的變化將其轉化為局部放電的波形。例如目前投入應用的是將光纖傳感器安裝到變壓器內部，當變壓器的內部出現局部放電時，隨之產生的超聲波向外傳播，聲波對光纖產生機械壓力，導致光纖變形，光纖的折射率和長度會發生變化，依據光纖傳感器變化的波形，轉化為局部放電的波形，實現放電的定位。
國外還在聲測法應用方面做了很多研究。當介質中發生局放時，其產生的能量會將周圍的介質加熱并使其蒸發，發生局放的同時向外界發出聲波，局放源就相當于個發聲源，通過檢測這種聲波反映局部放電的方法稱為聲測法。要有效的獲取局放中的聲信號并轉化為電信號，選擇合適的傳感器是關鍵。常用的聲傳感器有用于液體介質中的類似水中聽診器的傳感器；用于固體中的測震儀和聲發射傳感器；用于氣體中的各種麥克風。基于聲測法的設備在現場使用中發現其受環境干擾大，變壓器附近的電暈放電、風扇、機械震動等都會對檢測結果造成重大干擾。且聲波在傳播過程中迅速衰減、畸變，使其不能反映局放量的大小，因此在實際工作中聲測法要與電測法相結合。
