1）試驗電源。

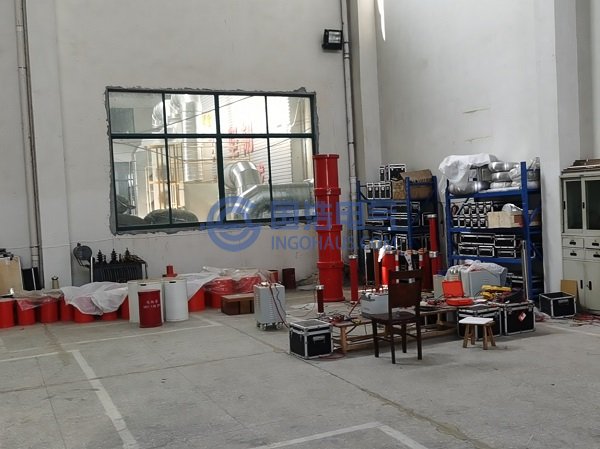

110kV變壓器局部放電試驗可采用中頻發電機組或者變頻電源方式來獲取試驗電源。中頻發電機組由于性能穩定、容量大，比較適合用于220-500kV大型變壓器的試驗。變頻電源由于質量和體積小，便于長距離運輸和現場試驗的擺放，且要求現場提供的電源容量小，故目前現場試驗中較多采用。2）勵磁變壓器。
在選擇勵磁變壓器時，應該充分考慮能方便變換輸入、輸出側的變比，獲得不同的輸出試驗電壓。勵磁變壓器應具備以下結構特點：低壓繞組：共2個繞組、4套管輸入，一般額定電壓為2*350V左右，可串聯和并聯工作。
高壓繞組：共6個繞組、12套管輸出，一般額定電壓為2*40kV，2*10kV，2*5kV，可串聯和并聯工作。
3）補償電抗器。
采用中頻發電機組時，需要采用過補償，一般過補償>10%左右。采用變頻電源時，一般使回路成諧振狀態，諧振頻率要求達到100Hz以上，或者100Hz以上某個頻率處欠補償，電源容量可以滿足試驗要求。補償電抗器一般采用對稱補償，可以降低電抗器的工作電壓。4）試驗連接導線。
根據變壓器局部放電試驗的不同試驗電壓，應選擇合適的加壓導線，并留有一定的裕度，保證在測量電壓下不會產生電暈。5）高壓屏蔽罩。
在變壓器局部放電試驗過程中，應充分考慮試驗均壓罩的結構及電場分布，盡量改善主變套管出線端的電場分布，降低均壓罩及金具表面電場強度。一般情況下，防電暈屏蔽裝置有半球形、雙環形、三環形、四環形等。根據試驗電壓高低，選擇合適的尺寸。6）測量試驗儀器、設備。
現場進行變壓器局部放電試驗時，可根據環境干擾水平選擇儀器上的不同頻帶。干擾較強時一般選用窄頻帶，如取fo=30-200kHz，Δf=5-15kHz；干擾較弱時，一般選用寬頻帶。在滿足信噪比的條件下，頻帶選擇的寬一些，可以提高測量的靈敏度，也可使測得的放電波形失真小一些。為了消除勵磁諧波和低頻干擾，測試儀頻帶的下限通常選擇40kHz，而上限選擇為300kHz。目前有標準依據的是測量視在放電量的測量?jī)x器，通常是示波器、數字式放電量(pC)表或數字和示波器顯示兩者并用的指示方式。示波器上顯示的放電波形有助于區分內部放電和來自外部的干擾。放電脈沖通常顯示在測量?jī)x器的示波器的橢圓基線上。
