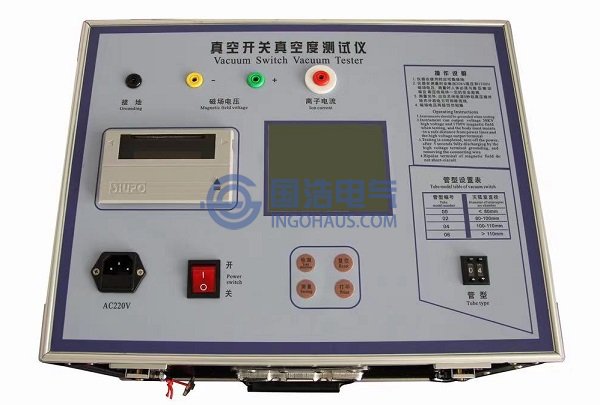

GHZKD300真空開關真空度測試儀 點擊產看產品詳情

    真空開關真空度測試儀即（真空開關真空度測試儀）是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。



    真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。



    隨著中壓開關無油化浪潮的興起，真空開關以其獨特的優點得到了廣泛的推廣和應用。這些年來，由于生產工藝和現場使用環境方面的原因，有些真空開關在運行過程中其真空滅弧室會有不同程度的泄漏，有的在正常壽命范圍內就可能泄漏到無法正常開斷的地步。在這種情況下進行開斷就會出現不能正常開斷的現象而造成嚴重的后果。國內真空開關事故大多是由此原因引起。所以加強定期或不定期檢測真空開關真空度成了十分重要的環節。傳統的檢測方法是“耐壓法”，即真空開關處于開斷狀態下，在動靜觸頭之間施加一定的電壓，檢測其泄漏電流的大小，由此推斷真空管的好壞。這種方法的優點是：操作簡單；缺點是：只能定性地檢測真空管的好壞；而且真空度在10～10Pa之間無法準確分辨，所以無法判斷泄漏的發展趨勢（即同一個真空開關和上次相比有多大程度的泄漏）。



    2產品別稱



    真空度測試儀、高壓開關真空度測試儀、真空度測量?jī)x、高壓開關真空度測量?jī)x、 真空開關真空度測試儀



    3測試原理



    真空開關真空度測試儀采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流一真空度曲線獲得該管型的真空度。



    在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回?cái)嗦菲鲿r(shí)需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。



    4儀器特點



    1、可定量測量各種型號真空開關滅弧室內的真空度；



    2、現場測量時不需拆卸真空開關；



    3、測試結果準確可靠；



    4、液晶漢字顯示，操作更加簡單方便；



    5、可保存、打印、查看測試的試驗數據；



    6、儀器帶有RS232通訊接口，可以連接計算機實現真空度-離子電流曲線下載、壽命估計等多種功能；



    7、儀器重量輕，攜帶方便。



    ◆基于電離電荷的采樣技術



    真空度測量?jī)x均采用基于電離電荷的采樣技術。該公司專家在磁放電的研究中發現，在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室里的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關性。因此，華天電力首刨了基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。



    ◆漏電電流的處理



    對處于分?jǐn)酄顟B(tài)的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這此漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10E- 4Pa 數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。



    ◆內置國內外幾乎所有真空滅弧室的測量曲線



    真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町悺闇?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度的推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據通過數學處理，將其特征參數送入該系列產品。因此，該系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中絕無僅有的。



    ◆完善的輸入保護電路



    當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至信號輸入端的采樣電路上，使其承受十分強的電沖擊。該系列產品的信號輸入端的采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓沖擊而發生暫時工作不正常時（重新開機即可），也不會造成電路部分的損壞。



    5技術參數



    1. 真空度測量范圍： 9.999×10-1～1×10-5



    2. 離子電流測量范圍： 9.999×10-1～1×10-7



    3. 測量誤差： ＜10%



    4. 測量分辨率： 10-5pa



    5. 允許環境溫度： -20℃～50℃



    6. 空氣濕度： ≤80%RH



    7. 電源： AC/220V/50Hz±10%



    8. 外型尺寸： 420×290×210（mm）



    9. 高壓輸出： 脈沖30kV15kHz



    1、電    源：AC220V+15%，50Hz



    2、測量范圍：10-4～10-1 Pa



    3、電場電壓∶20KV



    4、磁場電壓∶1600V



    5、儀器精度：5%



    6、使用環境：-10℃～40℃



    7、外形尺寸：460×335×330mm3



    8、主機重量：12kg



    6防護措施



    斷路器的操作過電壓是由于電路中存在電感電容儲能元件，在開關操作瞬間釋放出能量，在電路中產生電磁振蕩而引發的。而真空斷路器由于具有高速滅弧能力，在切斷電路時，往往在電流過零前被強行開斷，在斷弧瞬間儲藏在負載內的電感與電容之間的電磁能量轉換將在負載上產生過電壓，這比一般斷路器要突出，尤其在最先斷開相觸頭間，有可能因過電壓引起電弧重燃，而產生更大的過電壓。在感性負載中，這種過電壓幅值高，上升陡度快，頻率也高，這無疑對電動機等感性負載的絕緣是十分危險的，總之，真空斷路器不管出現那種過電壓都會對設備不利，嚴重地威脅著安全生產運行。



    真空斷路器在開斷電動機等感性負載時產生的波陡度很大，幅值很高，直接威脅感性負載的匝間絕緣，是造成電動機等設備損壞的重要原因之一，故對真空斷路器操作過電壓抑制措施進行研究是必要的，只有采取適當?shù)谋Ｗo(hù)措施，從降低過電壓幅值和波陡度（du/dt）這兩方面考慮，就能有效抑制或減輕其危害，這對廣泛推廣真空斷路器的應用將起到積極的推動作用。目前抑制過電壓的措施有兩種，一種是限制過電壓幅值的避雷器，另一種是降低過電壓振蕩頻率的阻容（R——C）過電壓吸收器。



    7使用注意事項



    1、該儀器屬精密儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。



    2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因?yàn)楸砻娌磺鍧嵖赡苁孤╇姷淖兓荡笥陔婋x電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較精確。



    3、使用時，高壓輸出線不得觸及人體，以防觸電。



    4、高壓指示燈亮?xí)r，不要觸及高壓線和磁控電流線，以防觸電。



    5、拆裝打印紙?jiān)趦x器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。



    6、本儀器無任何用戶可維修的部件，如出現故障，請專業人員維修，或與供應商聯系，切勿擅自打開儀器，以免發生意外或造成不必要的損失。



    7、本儀器真空度測量范圍在9.999×10-1～1×10-5之間，離子電流測量范圍在9.999×10-1～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于500uA時建議該真空管報廢。



    8、若真空管內壓力等于大氣壓（即真空管破損），本儀器測量范圍內， 本儀器則拒絕檢測，返回初始狀態。



    （注：擊穿后，儀器有可能出現顯示不正常，此時，按“復位鍵”，儀器回到正常狀態。）
