智能變電站在線監測技術主要包括以下幾個方面：感應傳感器采集一次設備的故障信號，傳感器真實地反應一次設備當前的運行情況是在線監測的基礎；變電站內部復雜的電磁干擾環境對通信方面的研究也提出新的要求。

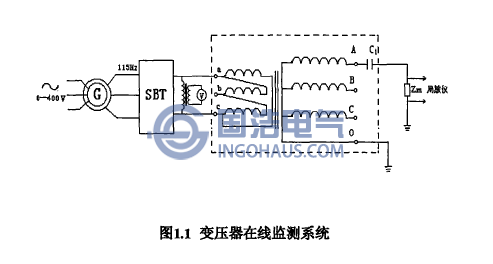

1. 電力變壓器在線監測技術
電力變壓器作為電力系統中最重要的關鍵設備，承擔著變換電壓、分配電能、轉移負荷等任務。能否保障電力變壓器的正常運行，不發生絕緣故障，關乎電力系統的正常運行。為保障電力系統可靠運行必須減少電力變壓器的故障發生率。通過在電力變壓器設備安裝在線監測的傳感設備，實時獲取電力變壓器的實時動態信息；檢測軟件自動檢測實時數據；智能專家系統收集、存儲檢測的實時數據，判斷故障類型，提出維護方案。
a)根據變壓器的電壓組合選擇分級開關的分級位置。分級開關位置的選擇應保證中壓繞組的電壓在規定的范圍內。
b)試驗時根據被試變壓器的有關參數，計算出試驗電壓變比。
c)根據高壓側的試驗電壓UH，即計算出低壓繞組的激磁電壓。
d)將激磁電壓的計算值填入激勵電壓計算值表。
2. 避雷器的在線監測
變電站之中配電變壓器、母線以及其他用電設備通常裝設避雷裝置進行防雷保護，一旦變電站中避雷設備發生故障，將會造成下列危害：若避雷設備被擊穿，將會造成接地故障；未擊穿的避雷設備漏電流增大，線損增加。相對電力變壓器，避雷器故障多為隱形故障，檢測難度較大。目前，防雷設備的在線監測方法主要采用的是總泄漏電流的方法。防雷設備老化或潮濕，會引發阻性電流分量改變，所以全電流隨增大，可以根據這一特點判斷避防雷設備的運行狀態。
3. GIS在線監測
GIS設備是氣體絕緣封閉設備的縮寫，是由變壓器，斷路器，隔離開關，母線，防雷設備等設備組成。這些裝置被封閉在金屬外殼可靠接地，內部填充SF6氣體絕緣。GIS設備的完整性非常高，一旦發生故障，造成停電時間長，維護成本高，虧損嚴重。在GIS設備正常運行狀態下，應當定期進行在線檢測巡檢，謹防局部放電現象的發生，無論是尖端放電還是金屬顆粒放電，均會嚴重影響GIS設備的安全運行。如果任由GIS內部局放繼續發生，將會已發絕緣氣體分解，絕緣強度迅速下降，引發設備故障，影響斷路器等設備的安全運行。GIS局部放電的檢測主要采用超高頻法和超聲波法；對超高頻傳感器UHF方法安裝在法蘭或一個故障診斷氣隙的安裝；超聲波法直接利用超聲波傳感器GIS在管壁上的故障識別。
