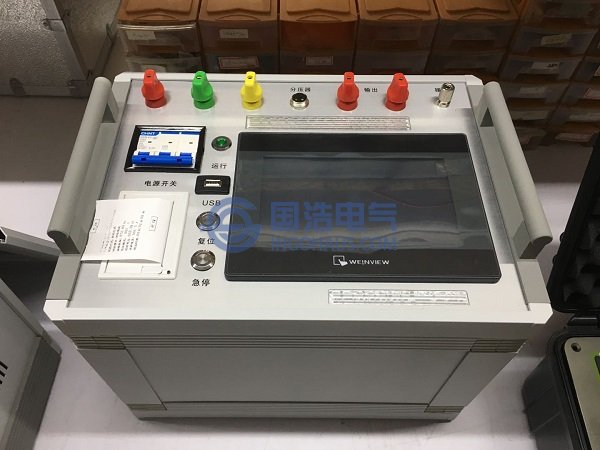

變頻串聯諧振裝置
1、變頻電源
額定輸入電壓:380V
輸入頻率范圍:45- 65Hz
額定輸出容量:300kVA
額定輸出電壓:400V
輸出頻率范圍:20- 300Hz
2、勵磁變壓器
額定容量:300kVA
額定輸出電壓:5000V-20000V
額定輸入電壓:460V
額定電流(高壓側):15-60A
3、電抗器(共3節)
最高耐受電壓:250kV(單節)
最大電流:6A(單節)
額定電感量:133H(單節)R=275Ω
4、分壓器(共3節)
最高耐受電壓:250kV(單節)
額定電容量:2919pF(單節)
電抗器可以同過不同的組合方式，實現不同電壓等級和不同試品容量的交流耐壓試驗。如表所示:
| 組合方式 | 最大試驗電流(A) | 最高試驗電壓(V) | 諧振頻率(Hz) | 試品容量(pF) |
| 3節電抗器串聯 | 6 | 750 | 30-300 | 706.10-70609.85 |
| 2節電抗器串聯 | 6 | 500 | 30-300 | 1059.15-105914.78 |
| 1節電抗器 | 6 | 250 | 30-300 | 2118.30-211829.56 |
| 2節電抗器并聯 | 12 | 250 | 30-300 | 4236.59-423659.12 |
| 3節電抗器并聯 | 18 | 250 | 30-300 | 6354.89-635488.68 |
