電纜識別的信號發射方法（2）

發布時間：2021-06-03 01:10:55人氣：

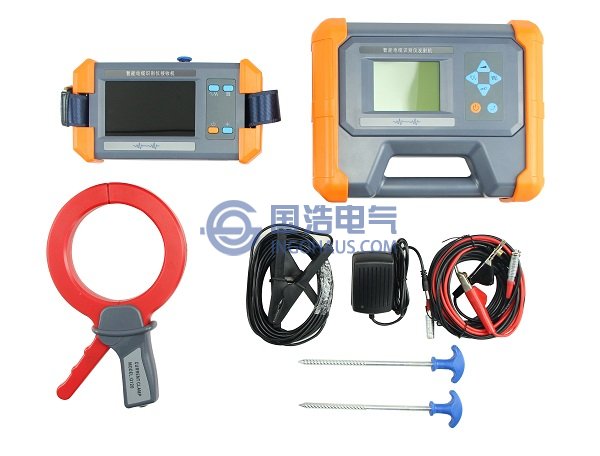

GHDS550電纜識別儀

電纜識別在金屬管線探測中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜由數根芯線和金屬鎧裝構成，結構和用途的差異造成了識別時的信號施加方式的差異，不同的接法將會產生不同的電磁場，識別效果也有所區別，因此本文對電纜識別的信號發射方式進行單獨描述，以下為運行電纜的信號發射方法。

卡鉗耦合法：
這是一種探測運行電纜較理想的方法，不需要電纜作任何改動即可測試，并且操作遠離高壓，非常安全，電纜全長上都有信號，沒有距離限制。

電纜護層兩端必須良好接地，否則耦合電流隨接地電阻的增大而減小。

兩端未接地，或電纜護層中間斷開，不能使用卡鉗耦合法。

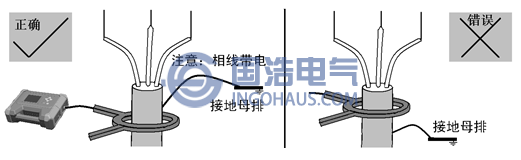

運行電纜卡鉗耦合法（卡電纜本體）

如上圖所示，本方法適用于普通三相統包運行電纜的探測。發射機輸出接卡鉗，將卡鉗卡住電纜本體（注意不能卡接地線以上部分），卡鉗等效為變壓器的初級，電纜金屬護套－大地回路等效為變壓器的次級（單匝），次級耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小，電流越大。

電纜通過卡鉗耦合得到的電流較小，為加強探測效果，應選擇較大輸出水平。
