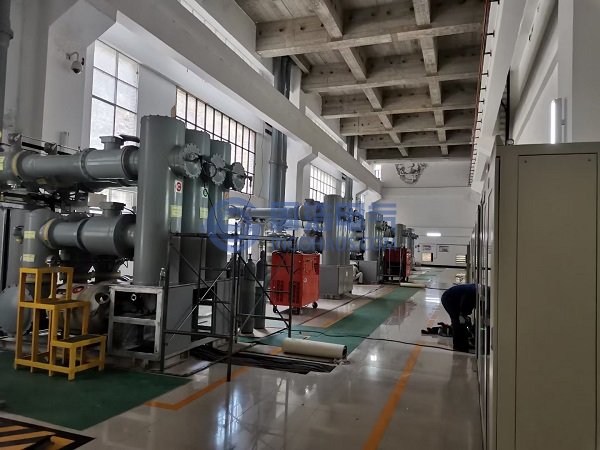

GIS諧振耐壓試驗
1. 試驗?zāi)康?/strong>
本試驗的目的是在110kV某變電站的110kV GIS設備經過運輸、安裝過程后，對其絕緣狀況進行檢查，驗證其是否可以投運。在常規試驗合格后，方可進行交流耐壓試驗。

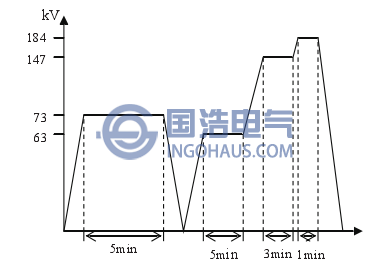

圖1試驗加壓程序
2. 試品主要技術參數
型號：LWG2-126；額定電壓:126kV；額定電流：2000A；額定短路開斷電流：31.5kA；
斷路器氣室SF6額定壓力：0.5 MPa；
出廠年月：2015年3月；
制造廠：西安高壓開關廠。
3. 試驗程序
1)交流耐壓試驗電壓值此次試驗為老練試驗和交流耐壓試驗結合，交流耐壓試驗值為出廠試驗值230kV的80%，即184kV，耐受時間為1min。
2)試驗工況
對被試GIS進行相對地交流耐壓試驗。試驗時三相分別進行耐壓試驗，非被試相應可靠接地。
3)升壓過程(含老練程序)
交流耐壓試驗在額定SF6氣體壓力下進行，在1.15倍額定相電壓下帶TV老練5min；然后斷開TV，在1.0倍額定相電壓下老練5min；然后升壓至80%試驗電壓老練3min；最后上升到最終耐受電壓耐受1min。全過程中無閃絡、擊穿，則試驗通過。圖1為加壓程序結果，圖2和圖3為試驗回路不意圖。

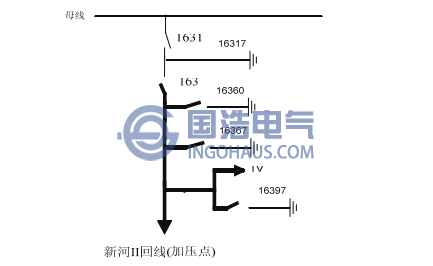

圖2 老練試驗回路

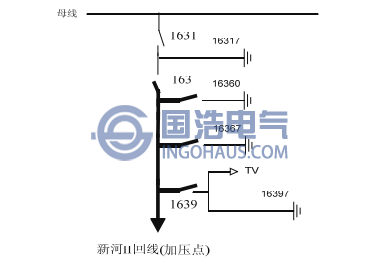

圖3 耐壓試驗回路

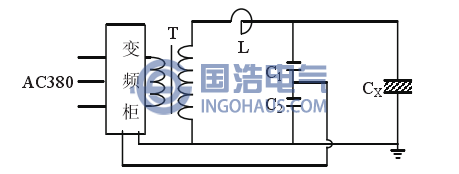

圖4 試驗接線圖
變頻柜：RS400；T：中間變壓器；L：補償電抗器；C1：補償電容器；C2：分壓電容器；CX：被試品
4.試驗結果判斷
| 相別 | 耐壓前絕緣電阻(GΩ) | 耐壓后絕緣電阻(GΩ) | 試驗頻率(Hz) | 耐受電壓(kV) | 耐受時間 | 結論 |
| A | 220 | 202 | 187.59 | 184 | 1 | 通過 |
| B | 538 | 525 | 189.17 | 184 | 1 | 通過 |
| C | 476 | 454 | 186.07 | 184 | 1 | 通過 |
在耐壓試驗全過程中無閃絡、擊穿現象發生，耐壓試驗前后的絕緣電阻無明顯變化證明試驗通過。
5. 危險點分析和預控措施
| 危險點分析 | 預控措施 |
| 作業人員進入作業現場不戴安全帽 | 進入試驗現場，試驗人員必須正確佩戴 |
| 高壓試驗區不設安全圍欄，會使非試驗人員誤入試驗場地，造成觸電 | 試驗區應裝設專用遮欄或圍欄，應向外懸掛“莊步，高壓危險!”的標不牌，并有專人監護，嚴禁非試驗人員進入試驗場地 |
| 加壓時無人監護，升壓過程不呼唱，可能會造成誤加壓或非試驗人員誤入試驗區，造成人員觸電或設備損壞 | 試驗過程應派專人監護，升壓時進行呼唱，試驗人員在試驗過程中注意力應高度集中，防止異常情況的發生。當出現異常情況時，應立即停止試驗，查明原因后，方可繼續試驗 |
| 登高作業可能會發生高空墜落和設備損壞 | 工作中如需使用登高工具時，應做好防止設備損壞和人員高空摔跌的安全措施 |
| 試驗設備組裝中的安全監督 | 在高空作業必須戴安全帶，工具不得拋擲 |
變頻式申聯諧振試驗裝置體積尺寸小、質量輕、品質因數高，可帶電磁式電壓互感器且試驗無“試驗死區”，同時諧振裝置具有組合方式靈活，對試品的破壞性小等優點。
