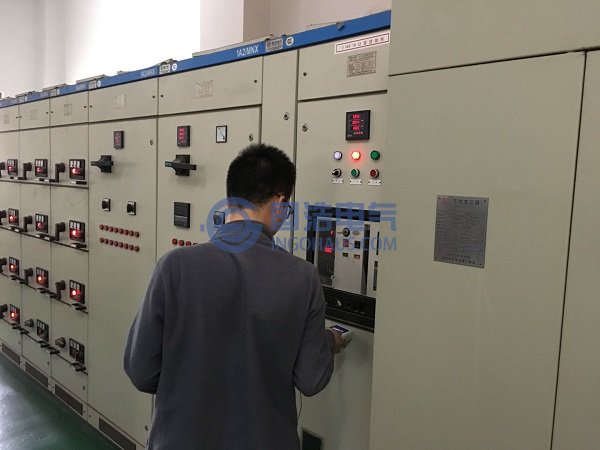

開關柜局部放電測試
具體的比較流程如下：
①首先判斷開關室背景噪聲值，當開關柜實測背景噪聲值在20dB以下時。
1）開關柜實測值為20dB以下，該開關柜運行正常，按照巡視周期開展定期巡視；
2）開關柜實測值在20-25dB之間，需加強對該開關柜運行狀況的關注，縮短巡視檢測周期，增加巡檢次數，同時注意檢測幅值的變化趨勢；
3）開關柜實測值在25-30dB之間，說明開關柜內部疑似存在局部放電現象，應縮短巡視及檢測周期，進行跟蹤監測，實時掌握局放數據情況，制定針對性措施；
4）開關柜實測值在30dB以上，說明該開關柜內部有明顯的局部放電現象，根據檢測結果具體情況，加強跟蹤監測，必要時安排停電處理。
②開關室內實測背景噪聲值大于20dB時，開關柜的實測值必須與背景噪聲值有較大的差別，確保檢測結果與貼近實際值。
1）當開關柜實測值與背景噪音值之差小于15dB，開關柜檢測結果正常，可根據正常的巡視及檢測周期定期開展巡檢；
2）當開關柜實測值與背景噪音值之差在15-20dB之間，需加強對該開關柜運行狀況的關注，縮短巡視檢測周期，增加巡檢次數，同時注意檢測幅值的變化趨勢；
3）當開關柜實測值與背景噪音值之差在20-25dB，說明該開關柜疑似存在局部放電現象，應縮短巡視及檢測周期，進行跟蹤監測，實時掌握局放數據情況，制定針對性措施；
4）當開關柜實測值與背景噪音值之差在25dB以上，說明該開關柜內部有明顯的局部放電現象，根據檢測結果具體情況，加強跟蹤監測，必要時安排停電處理。
開關柜放電缺陷處理過后，應安排開展局部放電檢測復測，同時將檢測數據與處理前數據進行比較，以便見證故障判斷的正確性；
閾值比較技術簡單易掌握，現場檢測應用方便。閾值比較技術重點關注單個開關柜的局部放電情況，無法對開關室內所有開關柜的局放情況進行分析。開關室內若存在多個開關柜異常或所有開關柜均異常時，閾值比較方法就很難做出判斷，此種情況需要采用橫向分析技術來作進一步分析。
