開關柜地電波檢測
目前，開關室內的開關柜布置一般呈“一”字形排列，并按順序依次編號。由于同一個開關室內開關柜多數來源同一廠家，運行年限也相差不大，運行環境和電磁環境也基本相同，因此可認為正常運行的開關柜設備，其絕緣水平基本上不會存在較明顯的差異。因此，判斷設備絕緣缺陷的存在，可先計算出本次檢測所有開關柜的檢測結果的平均值，再通過比較每個開關柜數據偏離平均水平的程度來判斷是否存在缺陷。
正常情況下各開關柜的檢測數據差別不大，因此橫向分析曲線應在平均水平線的上下波動，得到的曲線應是非常平緩的。但是，當曲線有偏離總體平均水平線較明顯時，則認為該數據的開關柜可能存在缺陷。

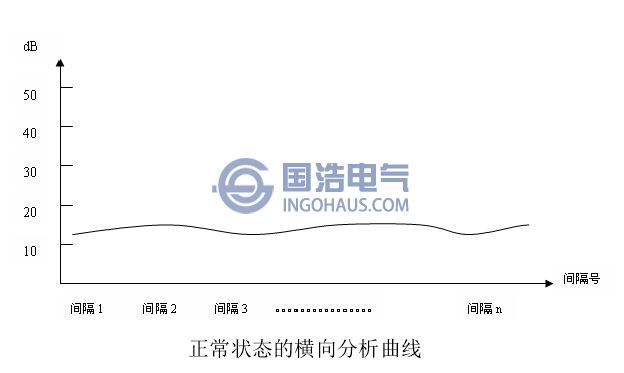

1)若曲線平緩，如下圖1所示。表明開關柜運行正常，內部無局部放電現象。
